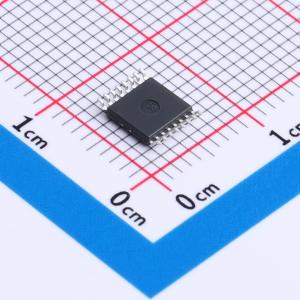

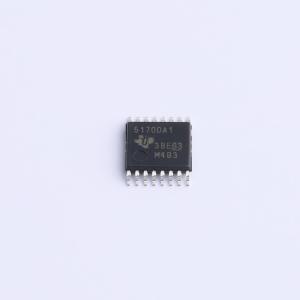

温馨提醒：图片仅供参考，商品以实物为准
TMAG5170DA1EPWRQ1
双芯片高精度3D线性霍尔效应传感器，带SPI接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMAG5170DA1EPWRQ1
- 商品编号
- C30992681
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.106667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | ±25mT；±100mT；±50mT | |
| 线性度 | ±0.05%；±0.1% | |
| 工作电压 | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3.4mA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 过压/欠压检测；内置温度传感器；上电自诊断 |
商品概述
TMAG5170D-Q1是一款全冗余、电隔离双芯片3D霍尔效应传感器，配备精密信号链路。两个芯片垂直对齐，可提供出色的匹配输出结果，每个芯片均可独立配置，包括带温度漂移补偿的温度传感功能。支持多种测量类型，包括1D线性测量、2D角度测量、3D操纵杆测量和磁阈值穿越应用。TMAG5170D-Q1片上集成高可靠性汽车和工业应用所需的诊断功能，可监测内部和外部故障条件。该器件支持多种电源选项，包括唤醒和休眠模式，允许设计人员根据系统级需求优化系统功耗。集成角度计算引擎(CORDIC)可为轴上和离轴角度测量提供完整的360°角位置信息，带有磁增益和偏移校正，可降低系统机械误差源的影响。集成ALERT功能可用于生成中断，触发条件包括传感器转换、磁阈值穿越或功能安全违规。
商品特性
- 全隔离双芯片，感应元件垂直对齐
- 为功能安全应用开发，配合适当的系统级控制可满足ASIL D要求
- AEC-Q100汽车应用认证
- 温度等级0，工作温度范围为-40℃ 至 150℃
- 带循环冗余校验(CRC)的可配置10 MHz 串行外设接口(SPI)
- 内置温度传感器，支持多种磁铁类型补偿
- X、Y、Z轴测量范围可独立选择
- TMAG5170DA1-Q1量程为±25 mT、±50 mT、±100 mT
- TMAG5170DA2-Q1量程为±75 mT、±150 mT、±300 mT
- 用于阈值检测的自主唤醒和休眠模式，功耗仅1.5 μA
- 集成数字滤波器，最高支持32次传感器数据积分
- 可通过ALERT、CS或SPI通信触发转换
- 单轴转换速率为20 kSPS
- 电源电压范围为2.3 V 至 5.5 V
应用领域
- 电动助力转向
- 换档系统
- 转向柱控制
- 制动系统
- 雨刮模块
- 执行器
