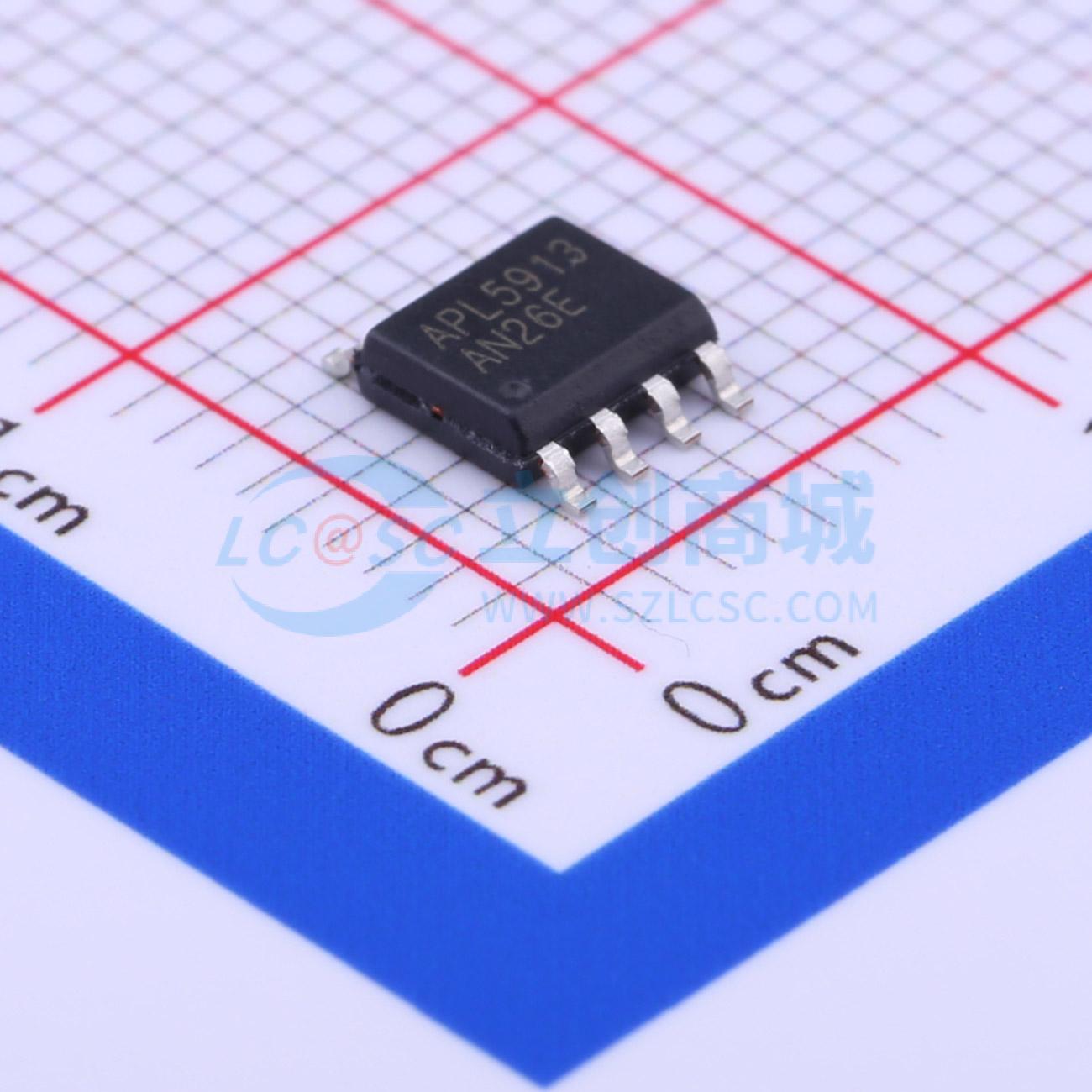

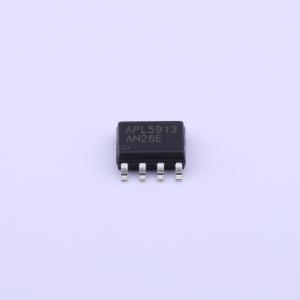

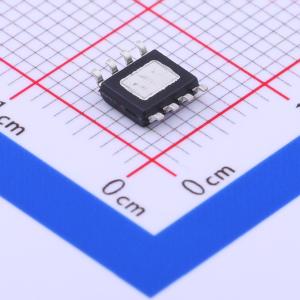

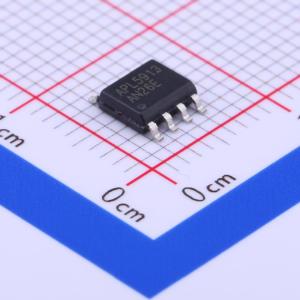

温馨提醒：图片仅供参考，商品以实物为准
APL5913KAC-TRG
0.8V基准超低压差线性稳压器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APL5913是一款3A超低压差线性稳压器。该产品专为为主板和NB应用中的前端总线端接提供稳定的电源电压而设计。该IC需要两个电源电压，一个为电路提供控制电压，另一个为功率转换提供主电源电压，以降低功耗并实现极低的压差
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL5913KAC-TRG
- 商品编号
- C351165
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 3.3V | |
| 输出电压 | 800mV~3.1V | |
| 输出电流 | 4A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 300mV@(3A) | |
| 静态电流(Iq) | - | |
| 特性 | 过热保护；过流保护；软启动；欠压锁定 | |
| 工作温度 | -25℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
APL5913是一款3A超低压差线性稳压器。该产品专为为主板和笔记本电脑应用中的前端总线端接提供稳定电源电压而设计。该IC需要两个电源电压，一个用于电路的控制电压和一个用于功率转换的主电源电压，以降低功耗并实现极低的压差。
APL5913集成了多种功能。上电复位（POR）电路监控两个电源电压，以防止误操作。热关断和限流功能可保护器件免受热过载和电流过载的影响。POK引脚通过内部设置的延时来指示输出状态，它可以控制其他转换器以实现电源排序。APL5913由其他电源系统使能。将EN引脚拉低并保持在0.3V以下可关闭输出。
APL5913采用SOP - 8P封装，具有与SOP - 8相同的小尺寸，并且有一个外露焊盘以降低结到外壳的热阻，适用于2~2.4W的应用。
商品特性
- 超低压差 - 在3A输出电流时为0.25V（典型值）
- 适用于低ESR输出电容（多层陶瓷电容（MLCC））
- 0.8V参考电压
- 高输出精度 - 在输入电压、负载和温度变化范围内为±1.5%
- 快速瞬态响应
- 可通过外部电阻调节输出电压
- 对VCNTL和VIN引脚进行上电复位监控
- 内部软启动
- 限流保护
- 欠压保护
- 带迟滞的热关断
- 带延时的电源正常输出
- 支持待机或休眠模式下的关断功能
- 采用带外露焊盘的简易SOP - 8P封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 前端总线VTT（1.2V/3A）
- 笔记本电脑应用
- 主板应用
