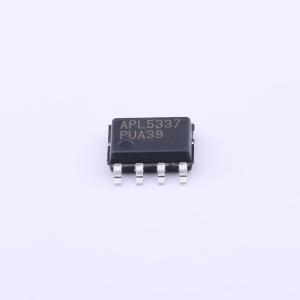

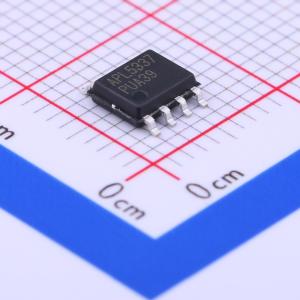

温馨提醒：图片仅供参考，商品以实物为准
APL5337KAI-TRG
停产 APL5337KAI-TRG
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL5337KAI-TRG
- 商品编号
- C351162
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 600mV~2.8V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 特性 | 软启动；过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极和负极 | |
| 输出通道数 | 1 |
商品概述
提供双向电流——源电流或灌电流高达2A。APL5337线性稳压器旨在为DDR SDRAM端接电压提供具有双向输出电流的稳压。APL5337集成了两个功率晶体管，可提供或吸收高达2A的负载电流。它还将内部软启动、限流、热关断和使能控制功能集成到单芯片中。内部软启动控制输出电压的上升速率，以防止启动期间的浪涌电流。限流电路检测输出电流，并在短路或电流过载情况下限制电流。片上热关断功能可针对任何可能导致结温过高的过载组合提供热保护。APL5337的输出电压被调节为跟踪VREF引脚的电压。使用一个连接到VIN、GND和VREF引脚的合适电阻分压器，为VREF引脚提供VIN的一半电压。此外，将外部陶瓷电容器和漏极开路晶体管连接到VREF引脚，以实现外部软启动和关断控制。
商品特性
- 内置软启动
- VCNTL引脚的上电复位监控
- 快速瞬态响应
- 使用陶瓷输出电容器时稳定，在负载和温度范围内系统输出精度高达±10mV
- 通过外部电阻调节输出电压
- 限流保护
- 片上热关断
- 用于待机或挂起模式的关断功能
- 简单的SOP - 8和带外露焊盘的SOP - 8（SOP - 8P）封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- DDRII/III SDRAM端接电压
- 主板和VGA显卡电源
- 机顶盒低功耗DDR3
