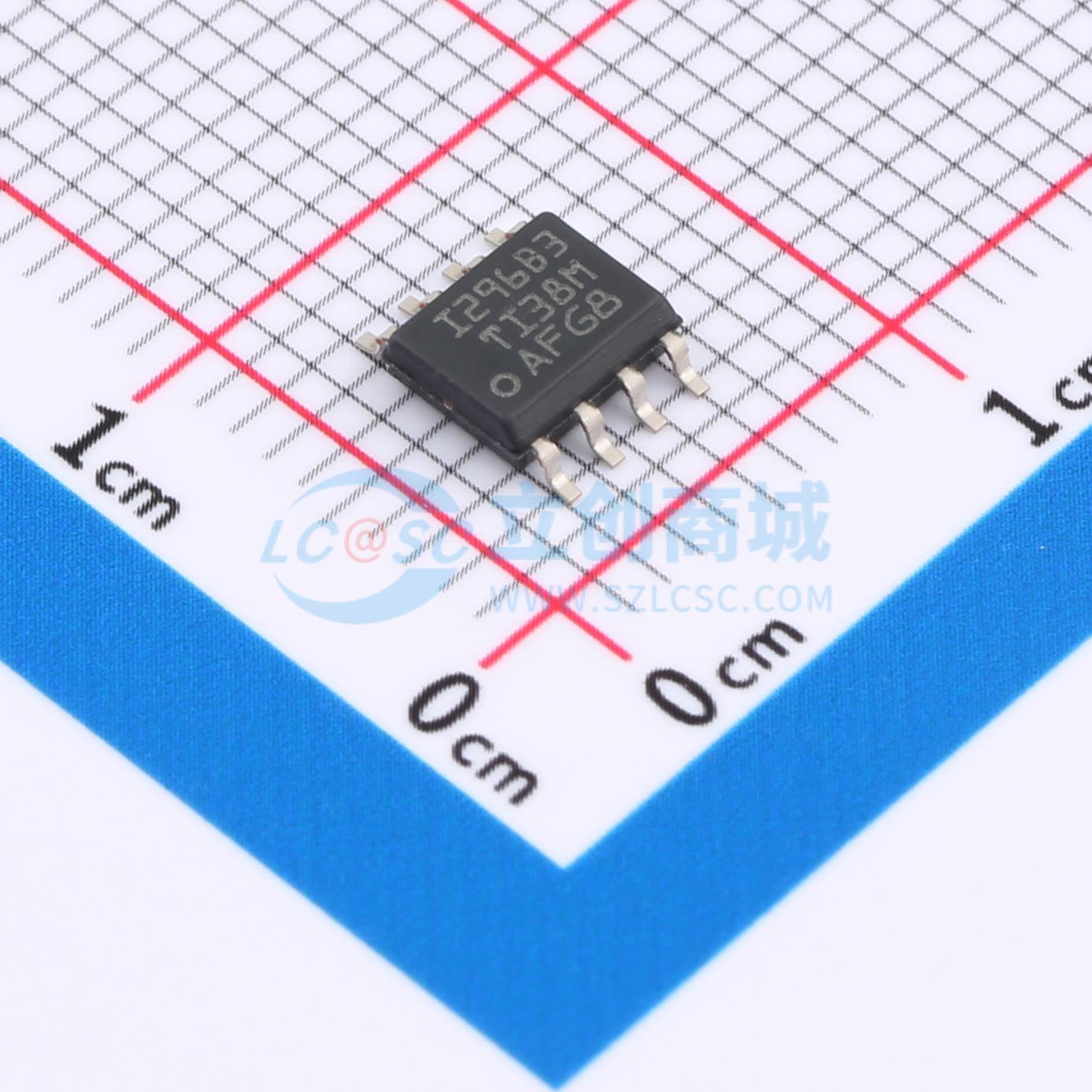

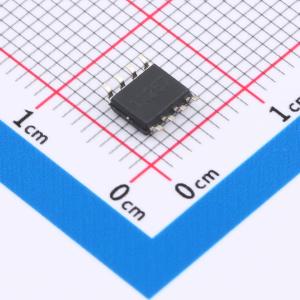

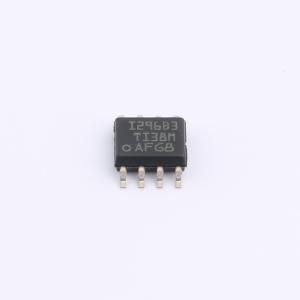

温馨提醒：图片仅供参考，商品以实物为准

INA296B3IDR

5V至110V，双向，1.1MHz，8V/μs，超精密电流检测放大器

品牌名称: TI(德州仪器)
商品型号: INA296B3IDR
商品编号: C30987095
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.57克(g)

商品参数

	属性	参数值
	差分电压	±30V
	单电源电压	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	130dB
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA296x是一款超精密双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻两端的电压降，测量结果与电源电压无关。通过低失调电压（最大±10μV）、小增益误差（最大±0.01%）和典型值166dB的高直流共模抑制比的组合，实现高精度电流测量。INA296x不仅可用于高压双向直流电流测量，还可用于高速应用（例如瞬态检测和快速过流保护），具备1.1MHz的高信号带宽和快速建立时间。INA296x采用2.7V至20V单电源供电，电源电流为2.5mA。INA296x提供五种增益选项:10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在现有分流电阻阻值与宽输出动态范围要求之间实现优化。INA296x的额定工作温度范围为-40℃至125℃。

商品特性

工作电压范围:-5V 至 110V
生存电压范围:-20V 至 120V
双向工作
所有增益下均具备1.1MHz小高信号带宽
压摆率:8V/μs
阶跃响应达到1%精度的建立时间:1μs
共模抑制比可达166dB
Version A版本:最大增益误差±0.01%，增益温漂±1ppm/℃；最大失调电压±10μV，失调温漂±0.1μV/℃
Version B版本:最大增益误差±0.1%，增益温漂±5ppm/℃；最大失调电压±150μV，失调温漂±0.5μV/℃
提供多种增益可选:INA296A1、INA296B1 为 10V/V；INA296A2、INA296B2 为 20V/V；INA296A3、INA296B3 为 50V/V；INA296A4、INA296B4 为 100V/V；INA296A5、INA296B5 为 200V/V
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8

应用领域

48V DC/DC转换器
48V电池管理系统（BMS）
测试与测量
宏射频远端单元（RRU）
48V机架式服务器
48V商用网络与服务器电源（PSU）

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	50V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃
