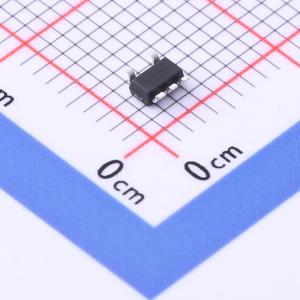

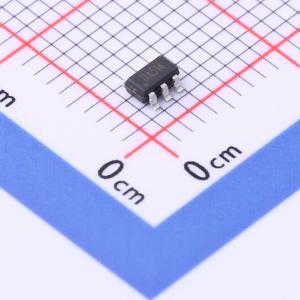

温馨提醒：图片仅供参考，商品以实物为准

WD2015

降压型 1.5A 2.7V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: WD2015是一款高效的单片同步降压调节器,采用恒定频率电流模式架构。该设备提供可调版本。无负载时的供电电流为40μA,关断时降至<1μA。2.7V至5.5V的输入电压范围使WD2015能够在便携式系统中延长电池寿命。PWM/PFM模式操作提供非常低的输出纹波电压,适用于对噪声敏感的应用。开关频率内部设置为1.5MHz,允许使用小型表面贴装电感和电容。低输出电压可通过0.6V反馈参考电压轻松支持。WD2015采用低轮廓（1mm）5引脚薄型SOT封装,提供可调版本。
品牌名称: WPMtek(维攀)
商品型号: WD2015
商品编号: C2931366
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

WD2015是一款采用恒定频率、电流模式架构的高效率单片同步降压稳压器。该器件提供可调版本。空载时电源电流为40μA，在关断模式下可降至<1μA。2.7V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比提供低压差操作，延长便携式系统的电池寿命。PWM/PFM模式操作为噪声敏感型应用提供极低的输出纹波电压。内部设置的开关频率为1.5MHz，允许使用小型表面贴装电感器和电容器。0.6V的反馈基准电压使其易于支持低输出电压。WD2015采用薄型（1mm）5引脚SOT封装，并提供可调版本。

商品特性

最高1.5A电流输出
2.7V至5.5V输入电压范围
1.5MHz恒定频率工作
高效率：最高可达96%
低压差操作：100%占空比
无需肖特基二极管
轻载时采用PFM模式以实现高效率
过温保护
短路保护
低静态电流：40μA
浪涌电流限制和软启动
SOT23-5L封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
PDA
电池供电设备
便携式媒体播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护
