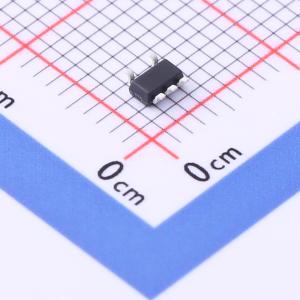

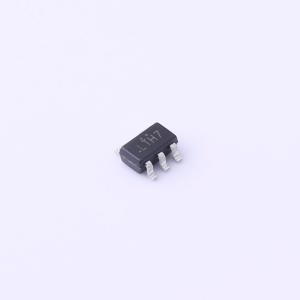

温馨提醒：图片仅供参考，商品以实物为准
WS4054
500mA线性带防反接锂电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS4054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，WS4054专门设计适用于USB的供电规格。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WS4054
- 商品编号
- C2931367
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.2V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.24V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；电池反接保护；欠压锁定；涓流充电 |
商品概述
WS4054是一款高集成度、高性价比的单节锂离子电池充电器。它采用恒定电流/恒定电压线性控制，仅需少量外部元件，是便携式应用的理想选择，同时适用于USB电源和适配器电源工作。该器件采用内部PMOSFET架构和防倒充电路，无需外部检测电阻和隔离二极管。其热反馈功能可自动调节充电电流，以在大功率操作或高温环境下限制芯片温度。充满电压固定为4.2V。充电电流最高可达500mA，可通过PROG引脚外接电阻进行设置。当输入电压移除时，WS4054自动进入低电流状态，电池漏电流低于3uA。其他功能包括充电电流监控、欠压闭锁、自动再充电以及用于指示充电状态和输入电压接入的状态引脚。
商品特性
- 充电电压：4.2V ±42mV
- 待机电池漏电流：<3uA
- 支持0V电池充电
- 电池反接保护
- 线性充电模式，充电电流最高可达500mA
- 涓流/恒流/恒压三段式充电
应用领域
- 充电座
- GPS设备
- 手机、PDA、电子烟
- 数码相机、迷你音响等便携式设备
