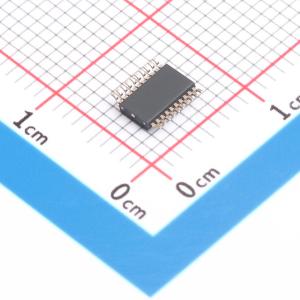

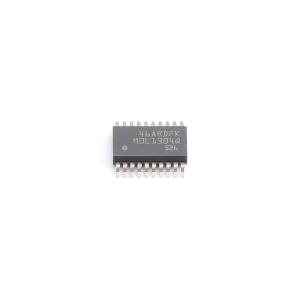

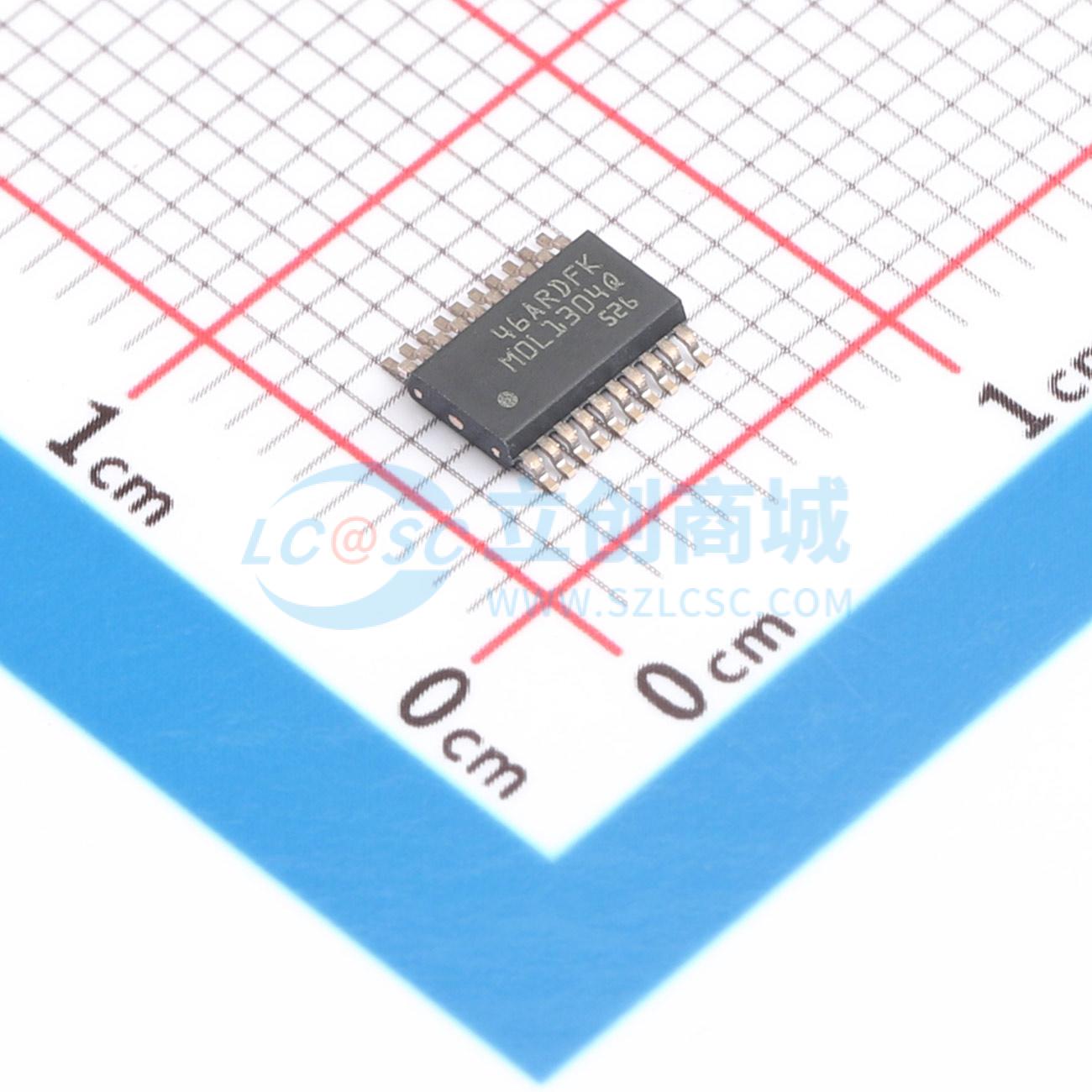

M0L1304QDGS20RQ1

汽车混合信号微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: M0L1304QDGS20RQ1
商品编号: C30975723
商品封装: VSSOP-20
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MSPM0L130x-Q1是汽车级混合信号微控制器。MSPM0L130x微控制器(MCU)属于MSP高集成度、超低功耗32位MSPM0 MCU系列，基于增强型Arm Cortex-M0+核心平台，最高工作频率为32 MHz。这些经过成本优化的MCU提供高性能模拟外设集成，支持-40℃至125℃的宽温度范围，供电电压范围为1.62 V至3.6 V。MSPM0L130x器件提供最高64KB嵌入式闪存程序存储器以及最高4KB SRAM。这些MCU集成了精度最高为±1.2%的高速片上振荡器，无需外部晶振。额外特性包括3通道DMA、16位和32位CRC加速器，以及多种高性能模拟外设，例如1个带可配置内部电压基准的12位1.68-MSPS ADC、1个带内置基准DAC的高速比较器、2个带可编程增益的零漂移零交越运算放大器、1个通用放大器，以及片上温度传感器。这些器件还提供智能数字外设，包括4个16位通用定时器、1个窗口看门狗定时器，以及多种通信外设，包括2个UART、1个SPI和2个I2C。这些通信外设支持LIN、IrDA、DALI、Manchester、Smart Card、SMBus和PMBus协议。TI MSPM0低功耗MCU系列包含不同程度模拟和数字集成的器件，可帮助客户找到满足项目需求的MCU。该架构配合丰富的低功耗模式，经过优化可实现便携式测量应用的长电池寿命。MSPM0L130x MCU拥有完善的硬件和软件生态系统，提供参考设计和代码示例，可帮助快速启动设计开发。开发套件包含可购买的LaunchPad开发套件以及目标插座板的设计文件。TI还提供免费的MSP软件开发套件(SDK)，可作为Code Composer Studio IDE桌面版和云版的组件在TI Resource Explorer中获取。MSPM0 MCU还拥有丰富的在线资料、MSP Academy培训，以及TI E2E支持论坛的在线支持。完整的模块说明请参见MSPM0 L-Series 32-MHz Microcontrollers技术参考手册。系统级ESD保护必须符合器件级ESD规范，以防止电过应力或数据、代码存储器受到干扰，相关原理可参见MSP430 System-Level ESD Considerations应用笔记，其原理适用于MSPM0 MCU。

商品特性

符合AEC-Q100标准，适用于汽车应用
1级温度范围:-40℃ 至 +125℃ TA
功能安全质量管理，可提供相关文档辅助功能安全系统设计
核心采用Arm 32-bit Cortex-M0+ CPU，最高频率32 MHz
供电电压范围:1.62 V 至 3.6 V
最高配置64KB闪存，最高配置4KB SRAM
集成高性能模拟外设
1个12位1.68-Msps模数转换器(ADC)，最多支持10个外部通道
ADC支持可配置1.4-V或2.5-V内部电压基准(VREF)
2个零漂移、零交越斩波运算放大器(OPA)，斩波模式下漂移为0.5-µV/℃，集成可编程增益级(1-32x)
1个通用放大器(GPAMP)
1个高速比较器(COMP)，集成8位基准DAC，传播延迟32-ns，低功耗模式下电流低于1 µA
ADC、OPA、COMP和DAC之间支持可编程模拟连接
集成温度传感器
优化低功耗模式:RUN模式71 µA/MHz (CoreMark)；STOP模式4 MHz时151 µA，32 kHz时44 µA；STANDBY模式1.0 µA，保持32-kHz 16位定时器运行、SRAM/寄存器完全保留，32MHz时钟唤醒时间3.2µs；SHUTDOWN模式61 nA，支持IO唤醒
智能数字外设:3通道DMA控制器；3通道事件结构信令系统；4个16位通用定时器，每个带2个捕获/比较寄存器，支持STANDBY模式低功耗运行，总共支持8个PWM通道；窗口看门狗定时器
增强通信接口:2个UART接口，其中1个支持LIN、IrDA、DALI、Smart Card、Manchester，两个接口均支持STANDBY模式低功耗运行；2个I2C接口，其中1个支持FM+ (1 Mbit/s)，两个接口均支持SMBus、PMBus，支持STOP模式唤醒；1个SPI，最高支持16 Mbit/s传输
时钟系统:内部4- 至 32-MHz振荡器，精度±1.2% (SYSOSC)；内部32-kHz低频振荡器，精度±3% (LFOSC)
支持循环冗余校验（CRC-16或CRC-32），保障数据完整性
灵活I/O特性:最多28个GPIOs；2个5-V容拉开漏IO，带故障安全保护
支持2针串行线调试(SWD)
封装选项:32引脚VQFN (RHB)；32引脚VSSOP (DGS)；28引脚VSSOP (DGS)；24引脚VQFN (RGE)；20引脚VSSOP (DGS)；16引脚SOT(DYY)
系列包含子型号:MSPM0L1304（16KB闪存、2KB RAM）；MSPM0L1305（32KB闪存、4KB RAM）；MSPM0L1306（64KB闪存、4KB RAM）
提供LP-MSPM0L1306 LaunchPad开发套件；支持MSP软件开发套件(SDK)

应用领域

汽车车身电子和照明
汽车网关
方向盘系统
汽车电机控制
直流-交流逆变器
汽车车内照明
门把手模块
踢脚开门模块
车辆占用检测
座椅舒适模块

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	32MHz
	CPU位数	32 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	17
	ADC(位数)	12bit
	DAC(位数)	-
	振荡器类型	内置
	工作电压	1.62V~3.6V
	工作温度	-40℃~+125℃
