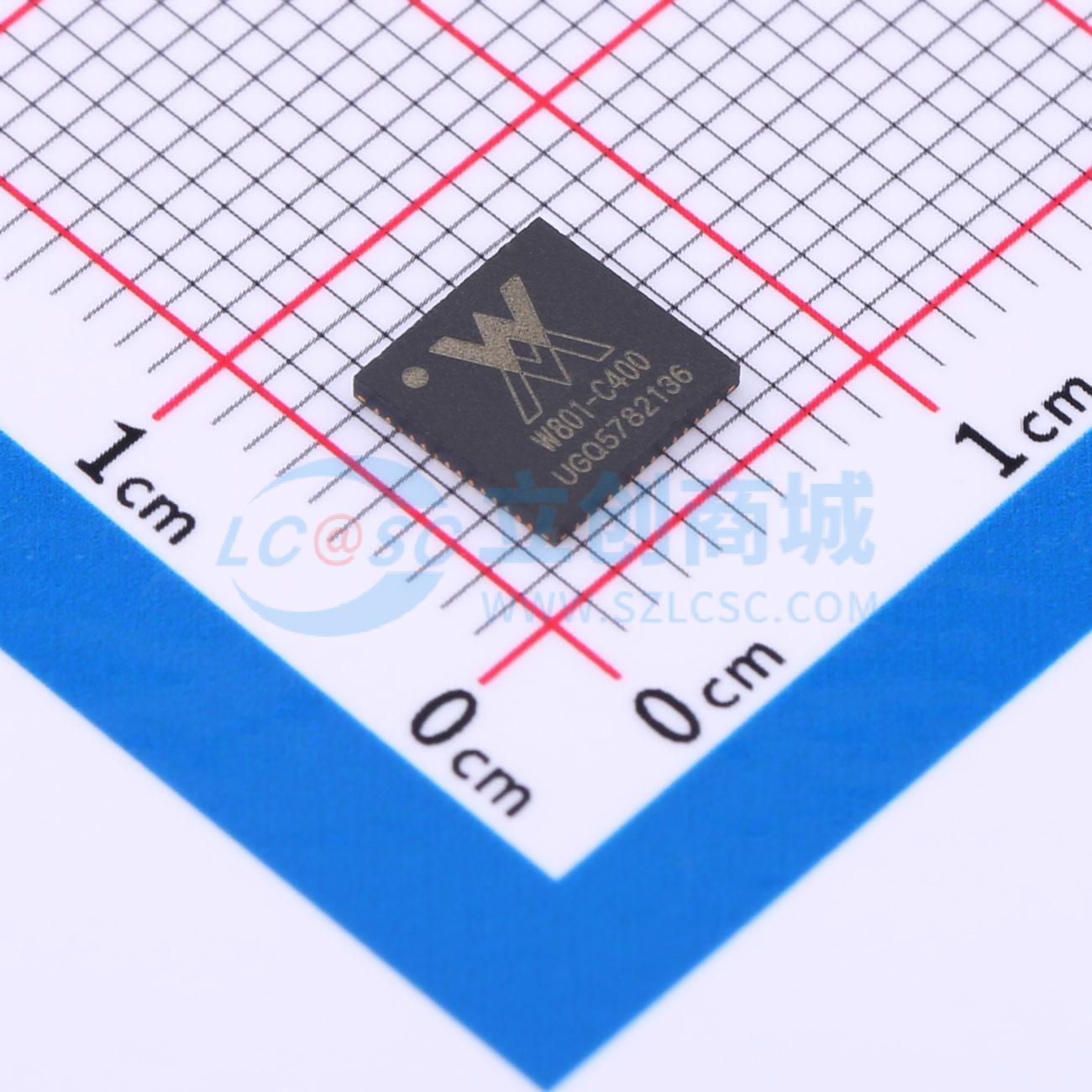

W801

W801 芯片是一款安全 IoT Wi-Fi/蓝牙 双模 SoC 芯片。芯片提供丰富的数字功能接口。支持2.4G IEEE802.11b/g/n Wi-Fi 通讯协议；支持 BT/BLE 双模工作模式，支持 BT/BLE4.2 协议。芯片集成32 位CPU 处理器，内置UART、GPIO、SPI、I2C、I2S、7816、SDIO、ADC、PSRAM、LCD、TouchSendor 等数字接口；支持TEE 安全引擎，支持多种硬件加解密算法，内置DSP、浮点运算单元与安全引擎，支持代码安全权限设置，内置2MB Flash 存储器，支持固件加密存储、固件签名、安全调试、安全升级等多项安全措施，保证产品安全特性。适用于用于智能家电、智能家居、智能玩具、无线音视频、工业控制、医疗监护等广泛的物联网领域。

• 集成32 位 XT804 处理器，工作频率240MHz，内置DSP、浮点运算单元与安全引擎
• 内置2MB Flash，288KB RAM
• 集成PSRAM 接口，支持最高64MB 外置PSRAM 存储器
• 集成6 路 UART 高速接口
• 集成4 路16 比特 ADC，最高采样率1KHz
• 集成1 个高速SPI 接口，支持最高50MHz
• 集成1 个主/从 SPI 接口
• 集成1 个SDIO_HOST 接口，支持SDIO2.0、SDHC、MMC4.2
• 集成1 个SDIO_DEVICE，支持SDIO2.0
• 集成PSRAM 扩展接口，最大支持64Mbyte
• 集成1 个I2C 控制器
• 集成GPIO 控制器，最多支持44 个GPIO
• 集成5 路PWM 接口
• 集成1 路 Duplex I2S 控制器
• 集成LCD 控制器，支持4x32 接口
• 集成1 个7816 接口
• 集成15 个Touch Sensor
• MCU 内置 Tee 安全引擎，代码可区分安全世界/非安全世界
• 集成 SASC/TIPC，内存及内部模块/接口可配置安全属性，防止非安全代码访问
• 启用固件签名机制，实现安全Boot/升级
• 具备固件加密功能，增强代码安全
• 固件加密密钥使用非对称算法分发，增强密钥安全性
• 硬件加密模块：RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真随机数发生器
• 支持GB15629.11-2006，IEEE802.11 b/g/n
• 支持Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS
• 支持EDCA 信道接入方式
• 支持20/40M 带宽工作模式
• 支持STBC、GreenField、Short-GI、支持反向传输
• 支持AMPDU、AMSDU
• 支持IEEE802.11n MCS 0~7、MCS32 物理层传输速率档位，传输速率最高到150Mbps
• 2/5.5/11Mbps 速率发送时支持Short Preamble
• 支持HT-immediate Compressed Block Ack、Normal Ack、No Ack 应答方式
• 支持CTS to self
• 支持Station、Soft-AP、Soft-AP/Station 功能
• 集成蓝牙基带处理器/协议处理器，支持BT/BLE 双模工作模式，支持BT/BLE4.2 协议
• 3.3V 单电源供电
• 支持Wi-Fi 节能模式功耗管理
• 支持工作、睡眠、待机、关机工作模式
• 待机功耗小于10uA

• 智能家电
• 智能家居
• 智能玩具
• 无线音视频
• 工业控制
• 医疗监护
