温馨提醒：图片仅供参考，商品以实物为准

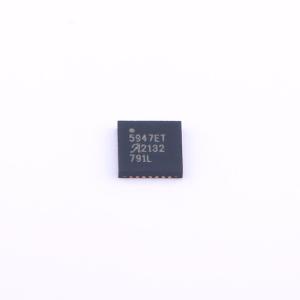

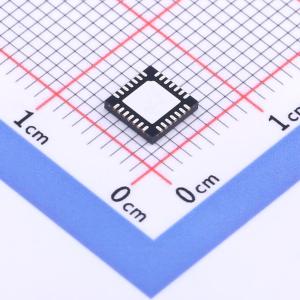

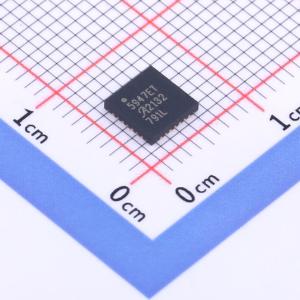

A5947GETTR-T
三相无传感器风扇驱动器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A5947G三相电机驱动IC采用无传感器正弦驱动，可最大程度减少各种风扇应用中的振动。无传感器控制无需使用霍尔传感器。该IC集成了灵活的闭环速度控制系统
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A5947GETTR-T
- 商品编号
- C2929893
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 输出电流 | 3.6A | |
| 工作电压 | 4V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 510mΩ | |
| 静态电流(Iq) | 10uA | |
| 接口类型 | I2C | |
| 工作温度 | -40℃~+105℃ |
商品概述
A5947G三相电机驱动IC采用无传感器正弦波驱动，可最大程度减少各种风扇应用中的振动。无传感器控制无需使用霍尔传感器。 该IC集成了灵活的闭环速度控制系统。采用EEPROM可根据特定应用定制风扇速度曲线的通用功能。这无需基于微处理器的系统，并最大程度减少编程需求。 A5947G提供两种封装形式：带外露散热焊盘的28引脚5 mm×5 mm QFN封装（后缀ET）和带外露散热焊盘的20引脚TSSOP封装（后缀LP）。
商品特性
- 通过EEPROM配置速度曲线
- I2C串行端口
- 正弦调制，可降低可听噪声和低振动
- 无传感器（无需霍尔传感器）
- 低RDS(ON)功率MOSFET
- 3.3 V / 20 mA线性稳压器
- PWM或模拟速度输入
- FG速度输出
- 压摆率控制
- 锁定检测
- 软启动
- 低功耗待机模式
- 过流保护
- 过压保护
