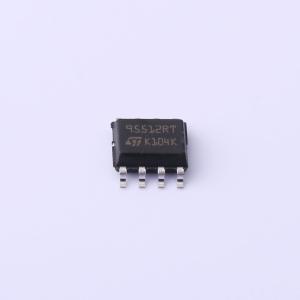

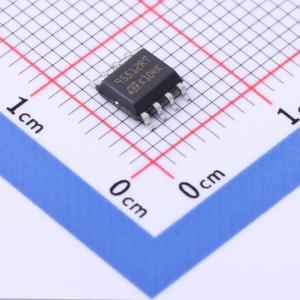

温馨提醒：图片仅供参考，商品以实物为准
M95512-DRMN3TP/K
带高速时钟的汽车级512 Kbit串行SPI总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用512 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95512-DRMN3TP/K
- 商品编号
- C2929601
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 16MHz | |
| 写周期时间(Tw) | 4ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL)；页写保护功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
M95512-A125和M95512-A145是512-Kbit串行EEPROM汽车级器件，工作温度最高可达145℃，符合AEC-Q100等级0定义的高可靠性标准。器件通过简单的串行SPI兼容接口访问，时钟频率最高可达16MHz。存储阵列基于先进的真EEPROM技术（电可擦可编程存储器），为字节可修改存储器（65536×8位），组织为512页，每页128字节。提供三种封装选项：SO8（MN）宽度150 mil、TSSOP8（DW）宽度169 mil、WFDFPN8（MF）尺寸2×3 mm。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：512 Kbit（64 Kbyte）EEPROM，页大小128字节；支持按块（1/4、1/2或整个存储器）写保护，另有可写锁定的标识页
- 扩展的温度和电压范围：1.7V至5.5V供电时最高125℃，2.5V至5.5V供电时最高145℃
- 高速时钟频率：供电电压≥4.5V时16 MHz，≥2.5V时10 MHz，≥1.7V时5 MHz
- 施密特触发器输入，用于噪声滤波
- 短写入周期时间：字节写入4 ms，页写入4 ms
- 写入周期耐久性：25℃时400万次，85℃时120万次，125℃时60万次，145℃时40万次
- 数据保留时间：125℃时50年，25℃时100年
- ESD保护（人体模型）：4000 V
- 符合RoHS标准且无卤素（ECOPACK2®）
