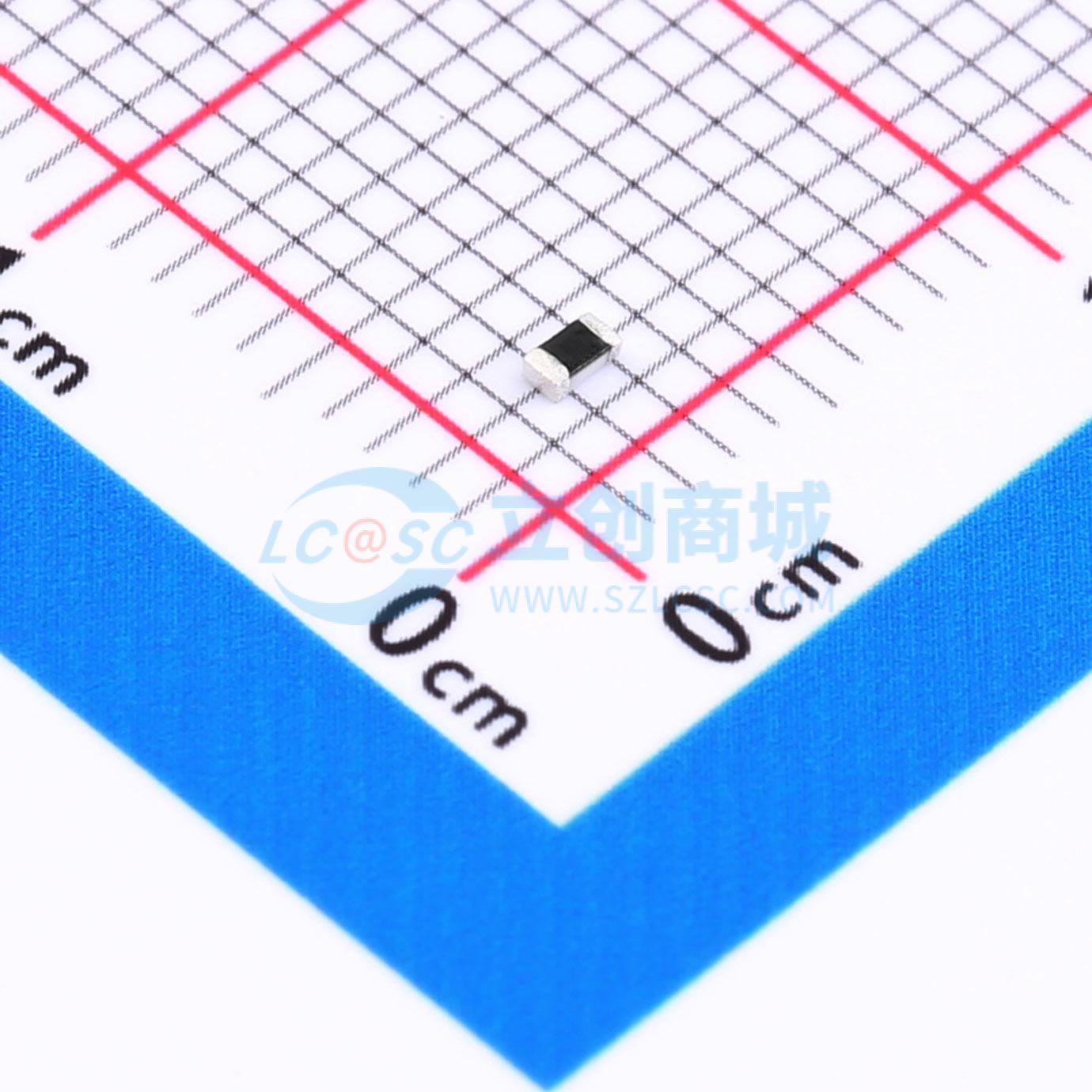

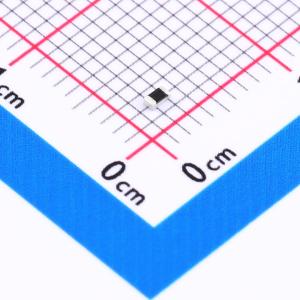

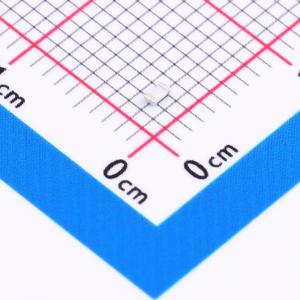

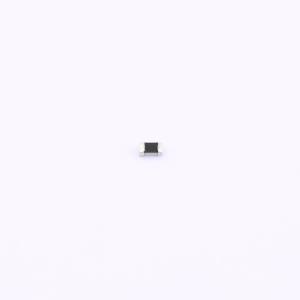

温馨提醒：图片仅供参考，商品以实物为准
PESD0603-240
双向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：0.25 pF（典型值）电容。 低泄漏电流。 低钳位电压。 快速响应时间（<1ns）。 能够承受多次ESD冲击。 与标准回流安装程序兼容。应用：HDMI 1.3接口。 LCD、HDTV
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- PESD0603-240
- 商品编号
- C2929617
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 钳位电压 | 45V | |
| 击穿电压 | - | |
| 反向电流(Ir) | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
适用于高频应用（HDMI 1.3）的静电放电（ESD）保护 更小的外形尺寸，节省电路板空间 有助于保护电子电路免受静电放电（ESD）事件的损坏 帮助设备通过 IEC 61000 - 4 - 2 四级测试
商品特性
- 电容：0.25 pF（典型值）
- 低泄漏电流
- 低钳位电压
- 快速响应时间（<1ns）
- 能够承受多次 ESD 冲击
- 与标准回流安装工艺兼容
- 厚膜技术
- 双向保护
应用领域
- HDMI 1.3 接口
- 液晶显示器（LCD）、高清电视（HDTV）
- 手机
- 天线（手机、全球定位系统等）
- 便携式视频设备（个人数字助理、数码相机、蓝牙设备等）
- 打印机端口
- 高速以太网
- USB 2.0 和 IEEE 1394 接口
- DVI 接口
