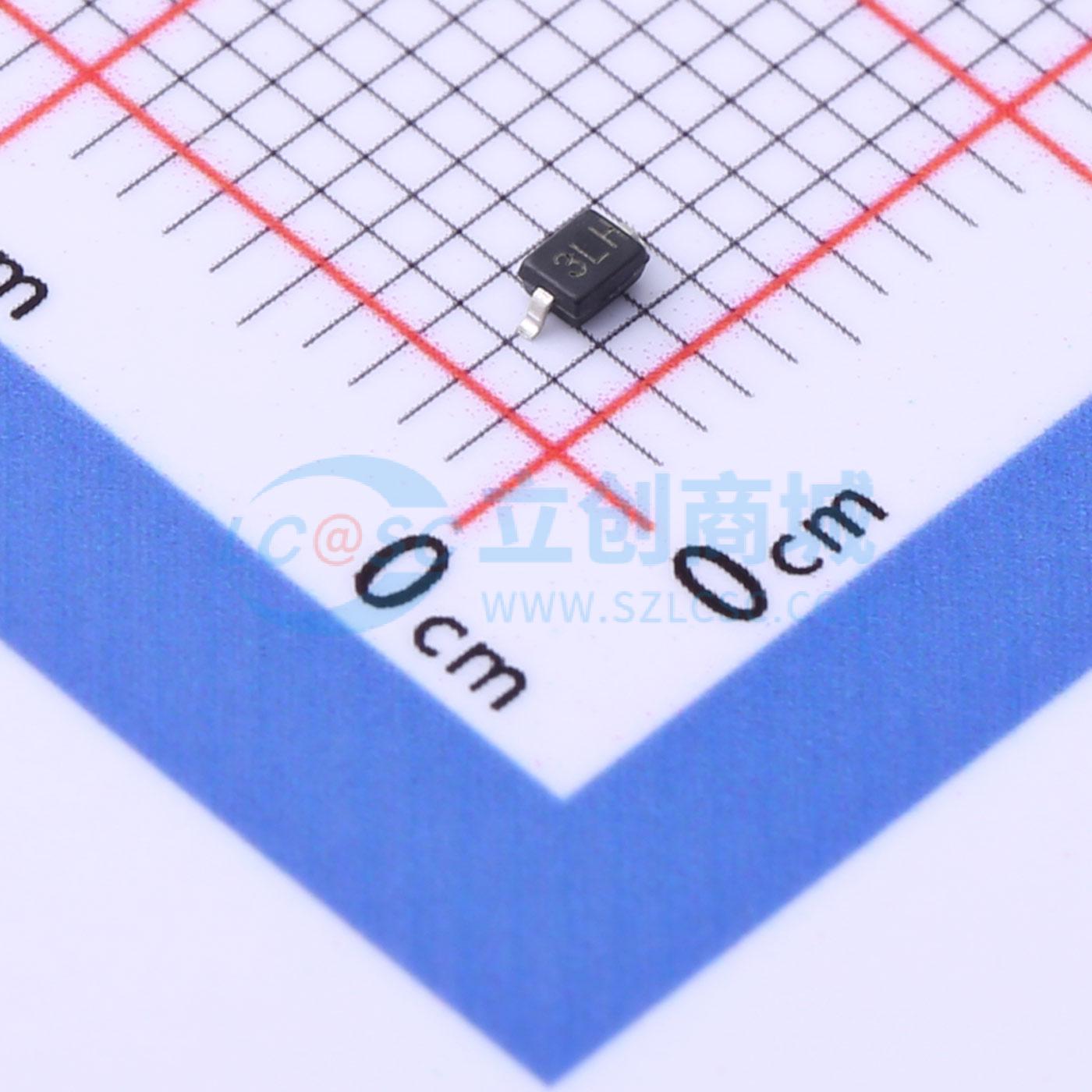

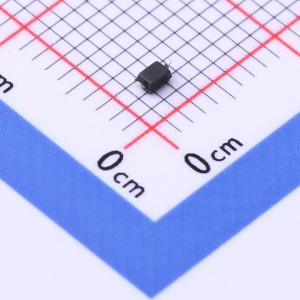

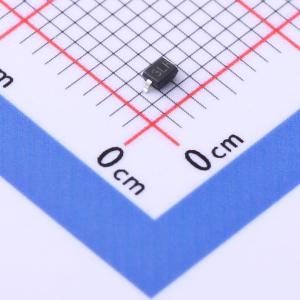

BSP4020-01FTG-C
双向TVS 3.3V截止 峰值浪涌电流：14A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：230 瓦峰值脉冲功率（tp = 8/20μs）。 微型 SOD323 封装。 双向配置。 固态硅雪崩技术。 低钳位电压。 低漏电流。应用：10/100/1000 以太网。 集成磁体/RJ45 连接器
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BSP4020-01FTG-C
- 商品编号
- C2929242
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 峰值脉冲功率(Ppp) | 230W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.4pF |
商品特性
- 230瓦峰值脉冲功率（tp = 8/20μs）
- 微型SOD323封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 1.4 pF 典型值）
- 保护一条数据/电源线
- IEC 61000 - 4 - 2 ±30 V接触放电 ±30 kV空气放电
- 1.2/50μs 12欧姆 2 kV（GbE PHY端）
- 10/700μs 40欧姆 4 kV（GbE PHY端）
应用领域
- 10/100/1000以太网
- 集成磁件/RJ45连接器
- 局域网/广域网设备
- 笔记本电脑、台式机和服务器
- 便携式仪器
