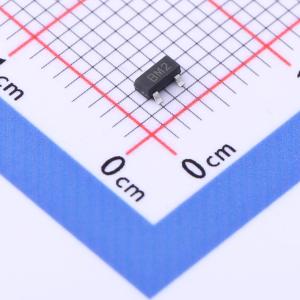

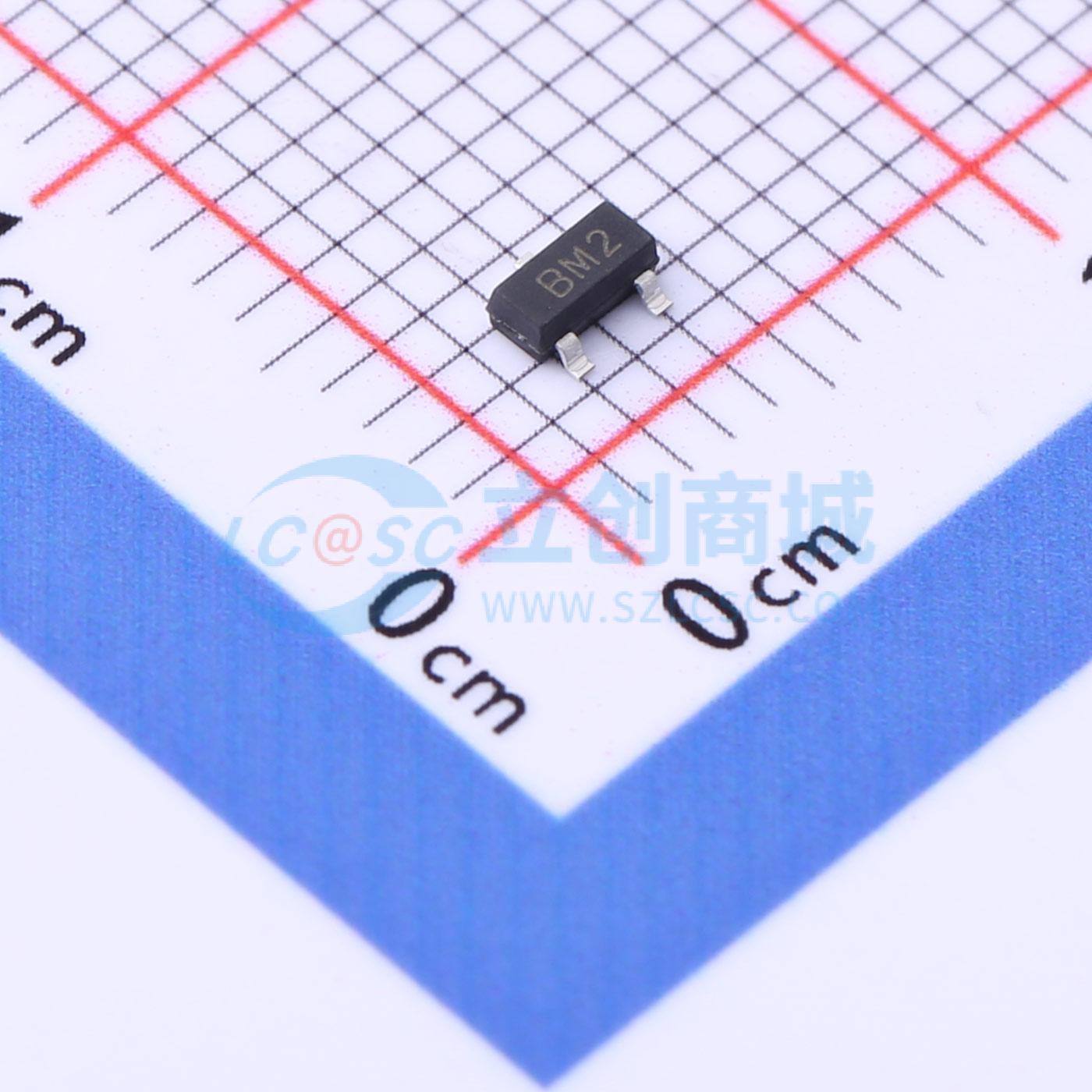

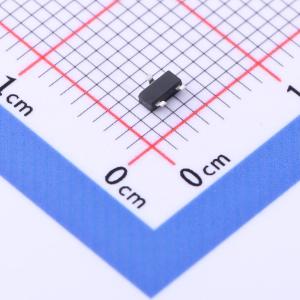

温馨提醒：图片仅供参考，商品以实物为准
SM15T1G-N
单向TVS 15V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：300 瓦峰值脉冲功率（tp = 8/20μs）。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC 61000-4-2 ±30kV 接触，±30kV 空气。应用：数据线。 自动取款机
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- SM15T1G-N
- 商品编号
- C2929248
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 17.6V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品特性
- 300瓦峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- IEC 61000-4-2 ±30kV接触放电、±30kV空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）8A（8/20μs）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
