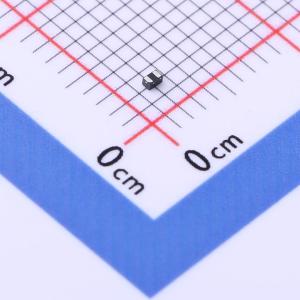

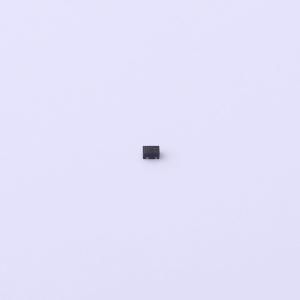

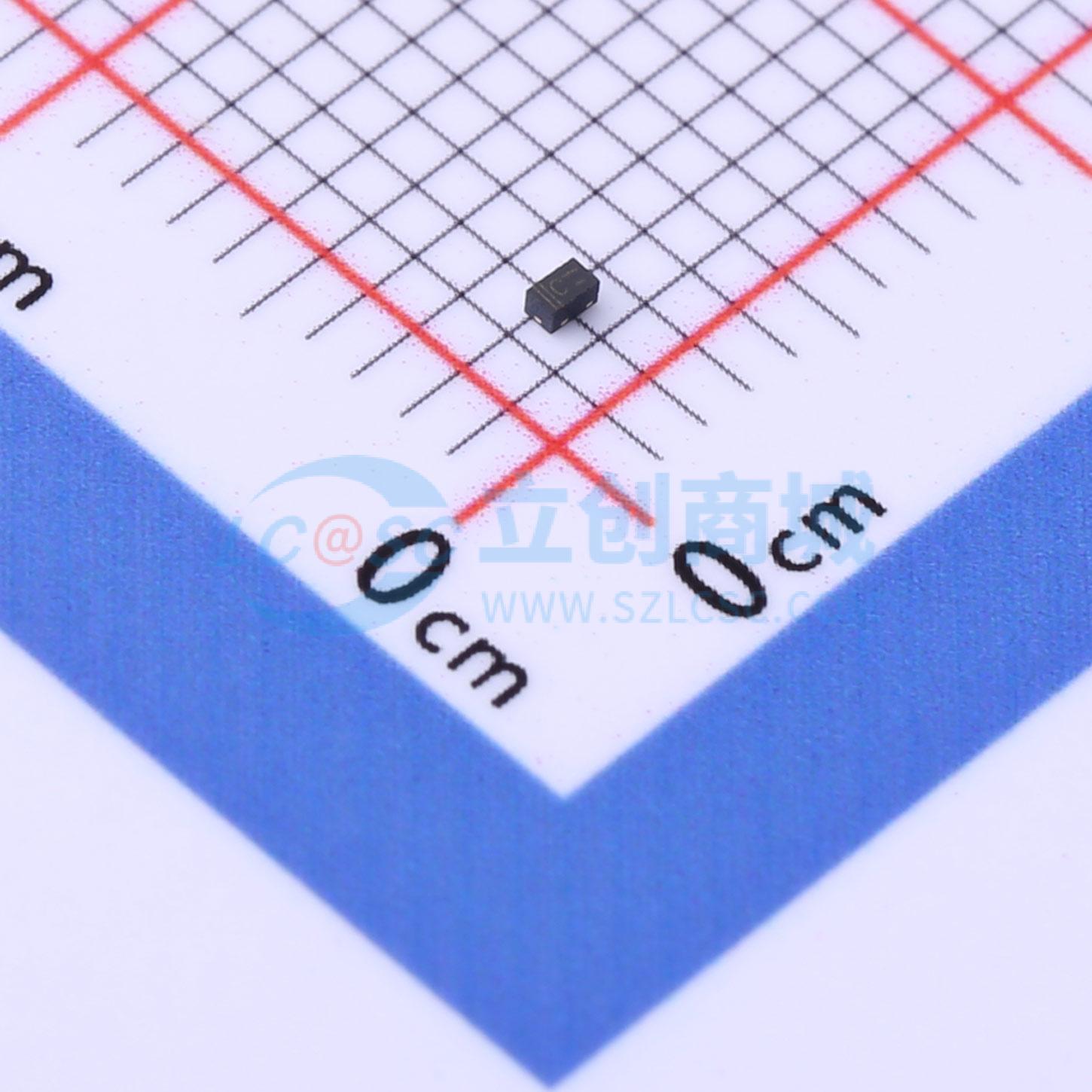

温馨提醒：图片仅供参考，商品以实物为准
TPD1E10B06DPYR-N
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100瓦峰值脉冲功率 (tp = 8/20μs)。 微型DFN1006封装。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。应用：手机及配件。 基于微处理器的设备
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- TPD1E10B06DPYR-N
- 商品编号
- C2929226
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 18pF |
商品特性
- 100瓦峰值脉冲功率（tp = 8/20微秒）
- 微型DFN1006封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- IEC 61000 - 4 - 2：±30千伏接触放电、±30千伏空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40安（5/50纳秒）
- IEC 61000 - 4 - 5（浪涌）8安（8/20微秒）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
