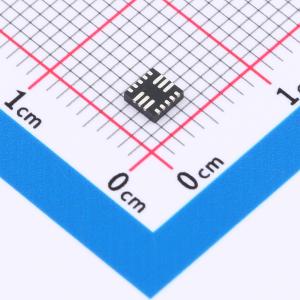

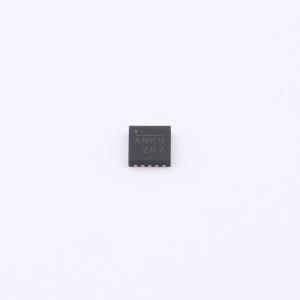

温馨提醒：图片仅供参考，商品以实物为准

MP2615AGQ-Z

2A、单节或双节锂离子电池充电器

SMT扩展库PCB免费打样

描述: MP2615A是一款高效开关模式电池充电器，适用于单节或双节锂离子或锂聚合物电池应用。MP2615A能够在整个输入范围内通过精确的检测电阻提供2A的可编程充电电流。MP2615A采用两个控制环路调节充电电流和电池满充电压，以实现高精度的恒流（CC）充电和恒压（CV）充电。当电池电压接近输入电压时，恒定关断时间（COT）控制允许其以高达99%的占空比工作，确保充电电流始终保持在较高水平。在每个充电周期中，电池温度和充电状态都会被持续监测。该器件提供两个状态监测输出引脚，用于指示电池充电状态和输入电源状态。此外，MP2615A具备内部反向阻断保护功能。MP2615A采用3mm×3mm 16引脚QFN封装。
品牌名称: MPS(芯源)
商品型号: MP2615AGQ-Z
商品编号: C349401
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

MP2615A是一款高效开关模式电池充电器，适用于单节或双节锂离子或锂聚合物电池应用。MP2615A能够在整个输入范围内通过精确的检测电阻提供2A的可编程充电电流。 MP2615A采用两个控制环路调节充电电流和电池满充电压，以实现高精度的恒流（CC）充电和恒压（CV）充电。当电池电压接近输入电压时，恒定关断时间（COT）控制允许其以高达99%的占空比工作，确保充电电流始终保持在较高水平。在每个充电周期中，电池温度和充电状态都会被持续监测。该器件提供两个状态监测输出引脚，用于指示电池充电状态和输入电源状态。此外，MP2615A具备内部反向阻断保护功能。 MP2615A采用3mm×3mm 16引脚QFN封装。

商品特性

4.75V至18V工作输入电压
高达99%占空比工作
高达2A可编程充电电流
±0.75%电池满充电压精度
电池满充电压可选4.2V/节和4.35V/节
全集成功率开关
内部环路补偿
无需外部反向阻断二极管
对完全耗尽的电池进行预充电
充电操作指示
可编程安全定时器
热关断保护
逐周期过流保护
电池温度监测与保护

应用领域

智能手机
便携式手持设备解决方案
便携式媒体播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.75V~18V
	最大充电电流	2A
	电池类型	-

	属性	参数值
	电池节数	1~2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	1.1mA
