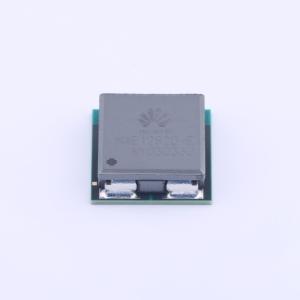

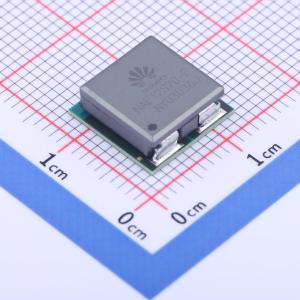

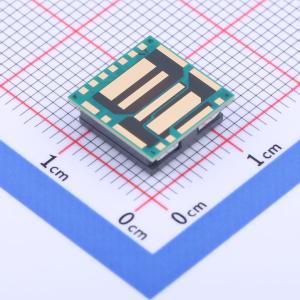

NAE12S20
电源模块DC-DC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PSIP非隔离模块
- 品牌名称
- HUAWEI(华为)
- 商品型号
- NAE12S20
- 商品编号
- C2927873
- 包装方式
- 编带
- 商品毛重
- 2.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~14V | |
| 转换效率 | 92% | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p；20mVp-p；10mVp-p；30mVp-p | |
| 开关频率 | 600kHz；1MHz | |
| 最大容性负载 | 6000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11mm | |
| 宽度 | 11mm | |
| 高度 | 4mm | |
| 功能特性 | 可编程输出电压；欠压保护；过流保护；短路保护；自动故障恢复；过热保护 |
商品概述
NAE12S20-C是一款封装级（PSiP）DC-DC电源模块，输入电压范围为3V~14V，最大输出电流为20A，输出电压可在0.6V~5.5V范围内调节。
商品特性
- 效率：92%（Vin = 5.4V，Vout = 1.8V，Iout = 10A）
- 尺寸（长×宽×高）：11.00mm×11.00mm×4.00mm（0.43in.×0.43in.×0.16in.）
- 重量：1.6g
- 输入欠压保护、输出过流保护（打嗝模式）
- 输出短路保护（打嗝模式）、过温保护（自恢复）
- 符合RoHS 2.0标准
- 使能开关机（EN）
- 输出电压调节（FB）
应用领域
- 服务器
- 电信和数通应用
