温馨提醒：图片仅供参考，商品以实物为准

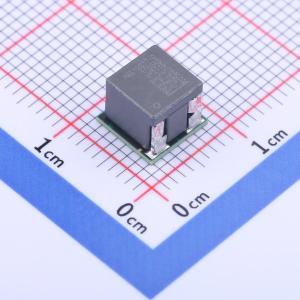

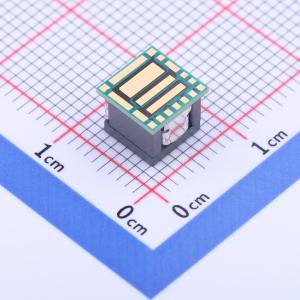

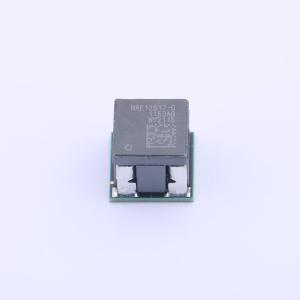

NAE12S17
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~14V | |
| 转换效率 | 92% | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 17A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p；20mVp-p；10mVp-p；30mVp-p | |
| 开关频率 | 600kHz；1MHz | |
| 最大容性负载 | 1000uF；6000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 7mm | |
| 宽度 | 7mm | |
| 高度 | 6mm | |
| 功能特性 | 可编程输出电压；欠压保护；过流保护；短路保护；自动故障恢复；过热保护 |
商品概述
NAE12S17-B是一款封装级（PSiP）DC-DC电源模块，输入电压范围为3V~14V，最大输出电流为17A，输出电压为0.6V~5.5V。
商品特性
- 效率：92%（Vin = 5.4V，Vout = 2.1V，Iout = 10A）
- 长×宽×高：7.00mm×7.00mm×6.00mm (0.276in.×0.276in.×0.236in.)
- 重量：1.6g
- 输入欠压保护、输出过流保护（打嗝模式）、输出短路保护（打嗝模式）和过温保护（自恢复）
- 使能（EN）开关机和输出电压调节
- 符合RoHS2.0标准
应用领域
- 服务器
- 电信和数通应用
