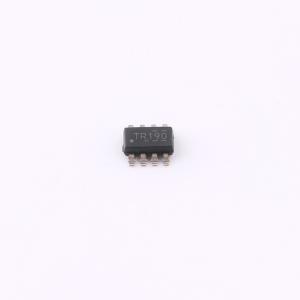

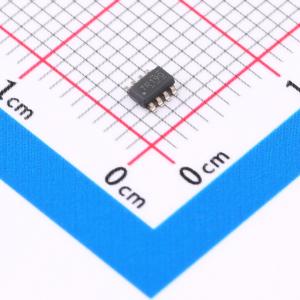

温馨提醒：图片仅供参考，商品以实物为准
PRES11A90QDDFRQ1
汽车类匹配薄膜电阻分压器，采用CMOS工艺和薄膜SiCr，具有低热噪声和电流噪声，支持布局重复使用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- PRES11A90QDDFRQ1
- 商品编号
- C30814170
- 商品封装
- TSOT-23-8
- 包装方式
- 袋装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排阻 |
| 属性 | 参数值 | |
|---|---|---|
| 引脚数 | 8 |
商品概述
RES11A-Q1 是一款匹配电阻分压器对，采用现代、高性能模拟 CMOS 工艺和薄膜 SiCr。该器件具有 1kΩ 的标称输入电阻，可实现低热噪声和电流噪声，并提供多种标称比率以满足各种系统需求。只需将器件放置位置旋转 180°，即可使用采用反相增益配置的 RES11A-Q1。此功能支持布局重复使用并提高了分立式仪表、差分放大器等应用的灵活性。RES11A-Q1 系列具有高比率匹配精度，所测量的每个分压器的比率在标称的 ±0.05% (±500ppm)内。该精度可在整个温度范围内保持不变，最大比率偏移仅为±2ppm/℃。此外，器件的偏置长期稳定性已通过全面的表征得到证明。RES11A-Q1 符合汽车AEC-Q200温度1级标准。额定工作温度范围为 –40℃ 至 +125℃。该器件采用 8引脚 SOT‑23-THIN 封装，封装尺寸为 2.9mm×1.6mm（封装尺寸为标称值，不包括引脚）。
商品特性
- 符合面向汽车应用的 AEC-Q200 标准，工作温度范围为 –40℃ 至 +125℃
- 比率 = RIN:RG，RIN = 1kΩ（标称值）
- 高精度比率容差，最大值为±0.05%
- 低温漂，TCRratio最大值为±2ppm/℃
- 功能安全型，提供协助功能安全系统设计的文件
应用领域
- 精密分压器、精密电平转换
- 增益和衰减放大器
- 具有高 CMRR 的差分放大器
- 具有高增益精度的分立式仪表放大器
- 具有高增益精度的全差分放大器
- 精确比较器阈值设置
