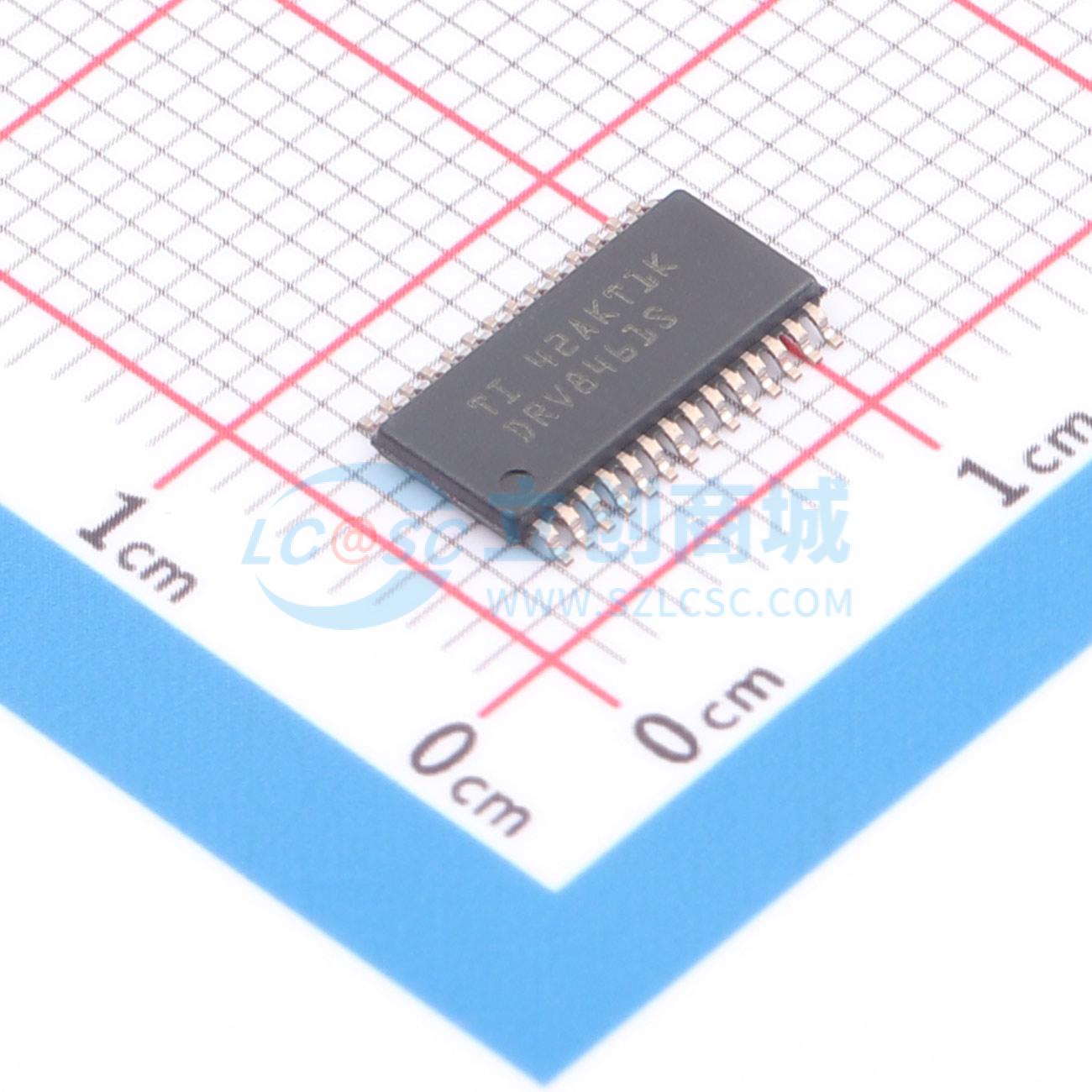

DRV8461SPWPR

DRV8461 是一款宽电压、大功率、高性能步进电机驱动器。该器件支持高达 65V 的电源电压，以及具有 300mΩ HS + LS 导通电阻、能够支持高达 3A 电流的集成 MOSFET。 自动扭矩功能根据负载扭矩调整线圈电流，以此提高效率。静止省电模式可减少电机保持状态下的功率损耗。静音步进衰减模式可在低速和静止状态下实现无噪声运行。采用内部电流检测，无需再使用检测电阻，从而缩小 PCB 面积并降低系统成本。内置分度器支持高达 1/256 微步，自动微步模式对输入 STEP 信号进行插值，从而减少控制器的开销。无传感器失速检测消除了系统的末端停止。该器件支持其他保护和诊断功能，可实现稳健可靠的运行。

DRV8461 是一款用于双极步进电机的集成电机驱动器解决方案。该器件集成了两个 N 沟道功率 MOSFET H 桥、电流检测电阻、电流调节电路以及一个微步进分度器。DRV8461 能够支持 4.5V 至 65V 的宽电源电压。该器件提供两种封装：44 引脚 HTSSOP (DDW) 封装；和另一个 28 引脚 HTSSOP (PWP) 封装。DRV8461 提供高达 4.8A 峰值、3A 满量程或 2.1A 均方根 (rms) 的输出电流。实际的满量程和均方根电流取决于环境温度、电源电压和 PCB 热设计。为了为系统设计提供可扩展的电压和电流解决方案，DRV8461 DDW 封装与 DRV8462 和 DRV8452 引脚对引脚兼容，PWP 封装与 DRV8424、DRV8426、DRV8452 和 DRV8434 引脚对引脚兼容。 DRV8461 集成自动扭矩功能，可根据负载扭矩调节输出电流，从而降低功率损耗并提高系统效率。SPI 接口提供多种选项来针对特定电机和系统用例优化自动扭矩算法的性能。在电机受阻或达到移动终点位置停止时，失速检测功能会检测到电机失速情况并向系统控制器报告。此外，当电机处于保持位置时，静止省电模式会降低功率损耗。 DRV8461 采用集成式电流检测架构，无需再使用两个外部功率检测电阻，从而显著节省布板空间和 BOM 成本，并减少设计工作量和降低功耗。该架构通过使用电流镜方法以及使用内部功率 MOSFET 进行电流检测，消除了检测电阻中的功率损耗。可以选择在 PGND 引脚和电路板接地端之间连接外部功率检测电阻，以监控电机运行状况并实现磁场定向控制等闭环算法。通过 VREF 引脚处的电压来调节电流调节设定点。对于 SPI 接口，8 位寄存器允许控制器调节输出电流，而无需调节 VREF 电压基准；另一个 8 位寄存器允许配置保持电流电平，以减少电机静止时的功率损耗。 借助 STEP/DIR 引脚接口，可通过外部控制器管理步进电机的方向和步进速率。内部微步进分度器可以执行高精度微步进，而无需外部控制器来管理绕组电流电平。分度器可实现全步进、半步进以及 1/4、1/8、1/16、1/32、1/64、1/128 和 1/256 微步进。高微步进有助于显著降低可闻噪声并实现平稳的运动。自动微步进模式将输入步进频率内插为高分辨率，从而在使用控制器的低频步进输入运行时改善电流调节并降低可闻噪声。定制微步进表允许根据特定电机的需求调整电流波形。 步进电机驱动器需要通过实现多种类型的衰减模式（如慢速衰减、混合衰减和快速衰减）来再循环绕组电流。DRV8461 支持智能调优衰减模式。自动调优是一种创新的衰减机制，能够自动调节以实现出色的电流调节性能，而不受电源电压、电机转速变化和老化效应的影响。智能调优纹波控制使用可变关断时间纹波电流控制方案，以更大限度地减少电机绕组电流的失真。智能调优动态衰减使用固定关断时间动态快速衰减百分比方案。除了智能调优衰减模式外，DRV8461 还具有静音步进衰减模式，可在静止和低转速时实现无噪声运行。 该器件为内部数字振荡器和内部电荷泵集成了展频时钟特性。此特性可更大程度减少器件的电磁辐射。系统包括一个低功耗休眠模式，以允许其在不主动驱动电机时节省功耗。

• 步进电机驱动器 – 具有 STEP/DIR 引脚的 SPI 或 H/W 接口 – 最高 1/256 的微步进分度器
• 4.5V 至 65V 工作电源电压范围 – 支持标准 24V、36V 和 48V 电源轨
• 低 RDS(ON)：24V、25°C 时为 300mΩ HS + LS
• 每个电桥都具有高电流容量：– 3A 满量程、2.1A 均方根电流
• DDW 封装与以下器件引脚对引脚兼容：– DRV8452DDWR：55V、5A 满量程 DRV8462DDWR：65V、5A 满量程
• PWP 封装与以下器件引脚对引脚兼容：– DRV8434/52：48V/55V，2.5A/5A DRV8424/26：33V，1.5A/2.5A
• 集成电流检测和调节 – ±6% 满量程电流精度
• 智能调优和混合衰减调节选项
• 静音步进衰减模式，可在静止和低速时实现静音运行 可实现步进频率插分的自动微步进模式 可定制微步进分度器表 自动扭矩，可实现基于负载扭矩的电流控制
• 静止省电模式 支持 1.8V、3.3V、5.0V 逻辑输入
• 低电流睡眠模式 (2.5μA)
• 单独的逻辑电源电压 (VCC)
• 保护和诊断特性 – 无传感器失速检测 – VM 欠压锁定 (UVLO) – 开路负载检测 (OL) – 过流保护 (OCP) – 热关断 (OTSD) – 故障状态输出 (nFAULT) – 分度器零位输出 (nHOME)

• 工厂自动化、步进驱动器和机器人
• 纺织机、缝纫机
• 医疗成像、诊断和设备
• 舞台照明
• ATM、点钞机
• PLC、DCS 和 PAC
• 多功能打印机
• 3D 打印机
• 户外 IP 摄像头
