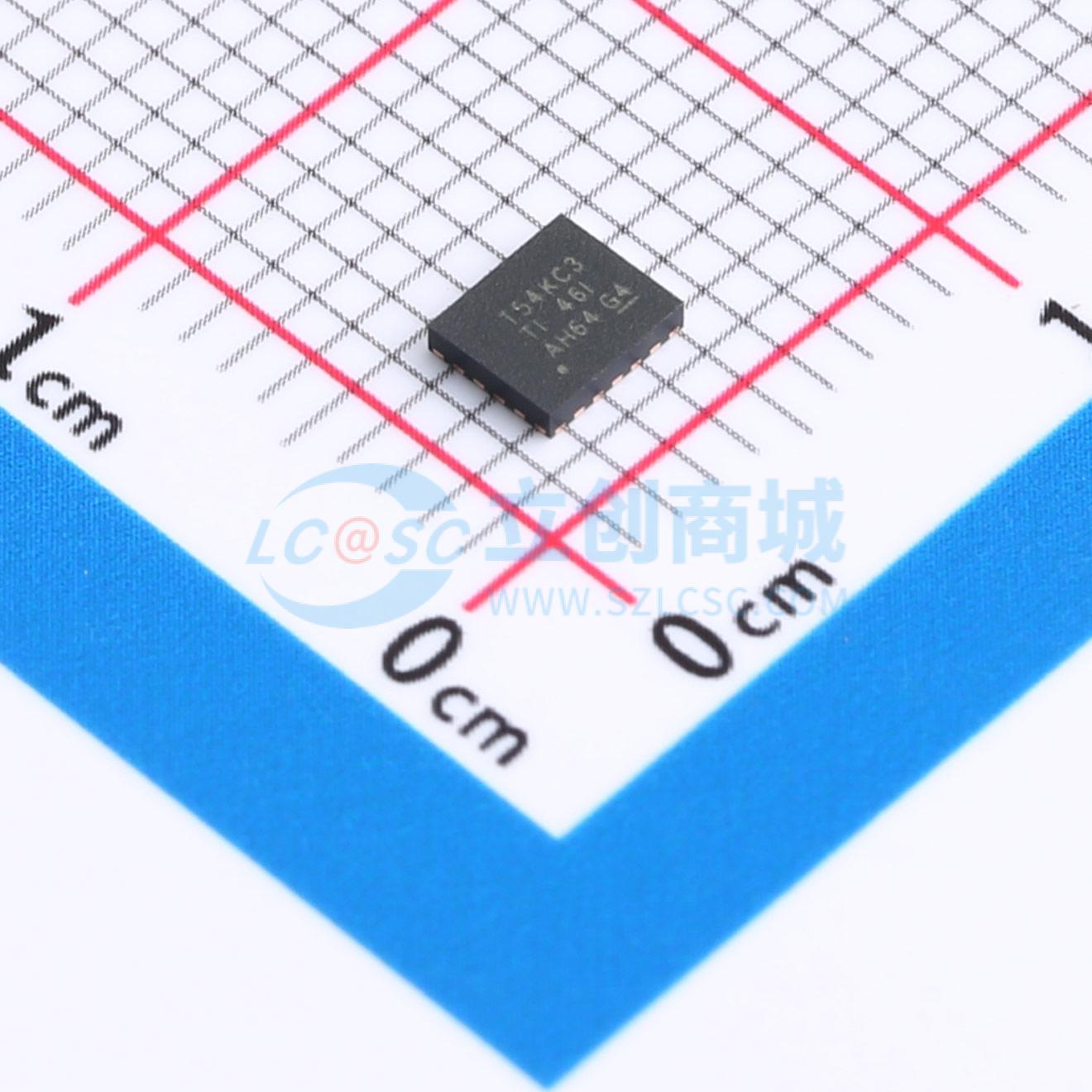

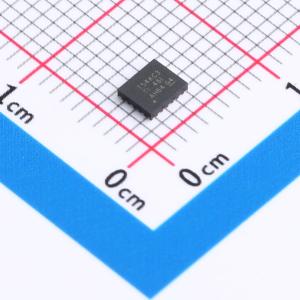

温馨提醒：图片仅供参考，商品以实物为准

TPS54KC23RZRR

降压型 30A 4V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该设备是一款小型、高效的同步降压转换器，采用自适应导通时间D-CAP4控制模式。这种控制方法在整个输出电压范围内提供了低最小导通时间和快速负载瞬态响应，且无需外部补偿网络。由于不需要外部补偿，该设备易于使用，且所需的外部组件较少。该设备专为空间受限的数据中心应用而设计。该设备具有差分远程感应、高性能集成MOSFET，以及在指定工作结温范围内精确的±0.5%基准电压。该设备具有精确的负载调节和线性调节、Eco模式或FCCM操作、通过MSEL引脚进行可编程设置以及可编程软启动等特点。该设备是无铅设备，符合RoHS标准，无需豁免。
品牌名称: TI(德州仪器)
商品型号: TPS54KC23RZRR
商品编号: C30809315
商品封装: WQFN-FCRLF-16(3x3.5)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；输出电压差分采样；内置LDO稳压器；可调软启动；过流保护；输出放电；工作状态指示；可调限流

商品概述

TPS54KC23器件是一款小型、高效率的同步降压转换器，采用自适应导通时间D-CAP4控制模式。该控制方法可在整个输出电压范围内提供低最小导通时间和快速负载瞬态响应，无需外部补偿网络。由于不需要外部补偿，该器件易于使用，仅需要少量外部元件。该器件专为空间受限的数据中心应用设计。TPS54KC23器件具有差分远程检测、高性能集成MOSFET，以及在规定工作结温范围内精度达±0.5%的基准电压。该器件具备准确的负载调整率和线性调整率，支持Eco-mode或FCCM工作模式，可通过MSEL引脚实现可编程设置，还支持可编程软启动。TPS54KC23器件为无铅器件，符合无豁免RoHS标准。

商品特性

4V to 16V 输入电压范围
支持3.1V to 5.3V 外部VCC偏置
集成5.8mΩ 和 2.3mΩ MOSFET
30A 连续输出电流
经过优化的16引脚WQFN-HR封装，可提升效率和热性能
在-40℃ 至 +125℃范围内，基准电压精度为±0.5%
输出电压范围为基准电压至5.5V
差分远程检测
D-CAP4控制，具有超快负载阶跃响应
支持全陶瓷输出电容
可选自动跳频Eco-mode，可提升轻载效率
可通过R_ILIM编程设置电流限值
可选开关频率:800kHz、1.1MHz、1.4MHz
可编程软启动时间
支持预偏置启动
开漏电源良好输出
谷值过流限制保护
过压和欠压故障保护

应用领域

机架服务器和刀片服务器
硬件加速器和附加卡
数据中心交换机
工业电脑
基带单元(BBU)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	500mV~5.5V
	输出电流	30A
	开关频率	1.1MHz；1.4MHz；800kHz
	工作温度	-40℃~+125℃@(TJ)
