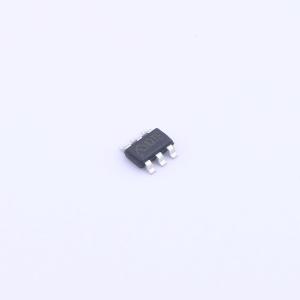

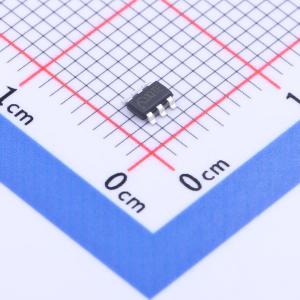

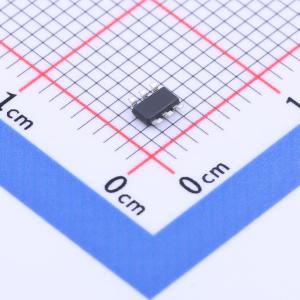

温馨提醒：图片仅供参考，商品以实物为准

MEI3111AG6G

高效500 kHz，18V 输入，3 A 负载，同步整流降压 DC-DC 转换器停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MEI3111是一款高效率的同步整流降压DC-DC转换器芯片,输入电压最高可达18V,内部集成两颗低导通电阻的NMOSFET功率开关,可支持3A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率500kHz。芯片采用COT控制架构,具有较快的负载瞬态响应。集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。适用于-40℃~85℃的工业级温度范围。
品牌名称: MICRONE(南京微盟)
商品型号: MEI3111AG6G
商品编号: C2925778
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.08克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MEI3111是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达18 V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻35 mΩ，高侧开关导通电阻70 mΩ，可支持3A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500 kHz。芯片采用COT控制架构，具有较快的负载瞬态响应。

商品特性

芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性
输入电压范围：4.8~18 V
关断电流：15 uA
静态电流：130 uA
导通电阻：低侧35 mΩ，高侧70 mΩ
开关频率：500 kHz
参考电压值：0.6 V±1.5%
逐周期限流保护：峰值限流5.5 A，谷值限流4 A
输出短路保护方式：打嗝模式
适用于-40°C~85°C的工业级温度范围
通过MSL1可靠性考核

应用领域

机顶盒
液晶电视
DSL调制解调器
数字电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.8V~18V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
	输出类型	可调
