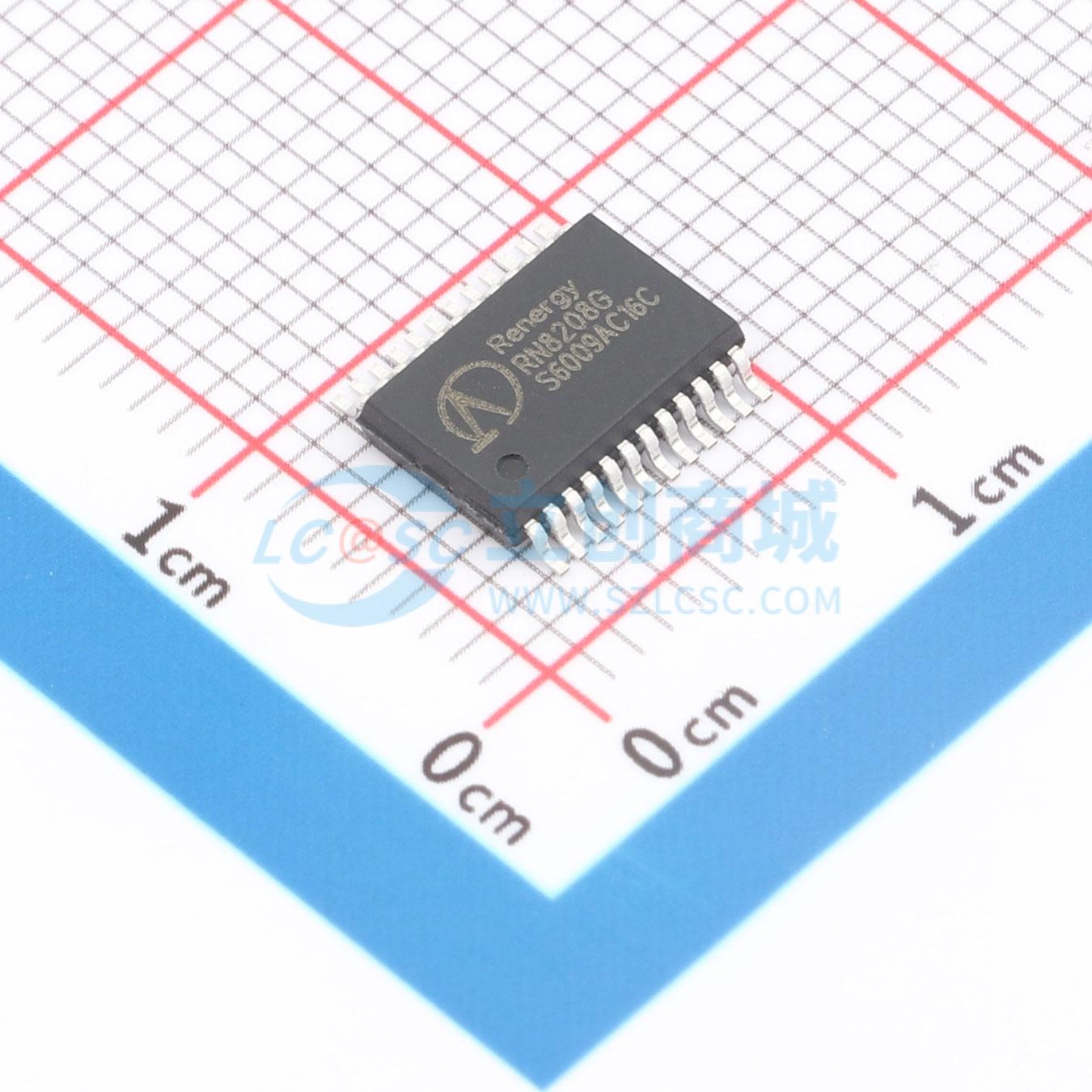

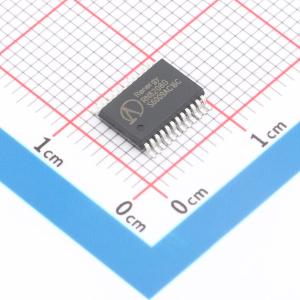

RN8208G
单相计量芯片 RN8208G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RN8208G能够测量有功功率、有功电能、电压有效值、电流有效值、电压线频率。支持全数字的增益、相位和offset校正。有功电能脉冲从PF管脚输出。提供SPI/UART接口，方便与外部MCU之间进行通信。
- 品牌名称
- 锐能微
- 商品型号
- RN8208G
- 商品编号
- C2925739
- 商品封装
- SOP-24
- 包装方式
- 管装
- 商品毛重
- 1.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 通道数 | 2 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 动态范围 | 8000:1 | |
| 接口类型 | SPI；UART | |
| 工作温度 | -40℃~+85℃ |
商品概述
RN8208G能够测量有功功率、有功电能、电压有效值、电流有效值、电压线频率。支持全数字的增益、相位和offset校正。有功电能脉冲从PF管脚输出。提供SPI/UART接口，方便与外部MCU之间进行通信。内部的电源监控电路可以保证上电和断电时芯片的可靠工作。
商品特性
- 提供两路∑-△ADC
- 有功电能误差在8000:1动态范围内<0.1%，支持IEC62053-22：2003标准要求
- 提供电压、电流有效值、有功功率、电压线频率测量
- 潜动阈值可调
- 提供反相功率指示
- 提供参考基准监测功能
- 电表常数(HFConst)可调
- 提供增益和相位校正
- 提供有功offset校正
- 提供小信号校表加速功能
- 提供配置参数自动校验功能
- 提供SPI/UART接口
- 具有电源监控功能
- RN8208G +5V/3.3V电源供电，功耗典型值为14mW@5V、8mW@3.3V
- 内置1.25V±1%参考电压，温度系数典型值5ppm/°C
- 采用SOP24绿色封装，与RN8209G管脚兼容，不具备零线ADC输入及相关测量功能
