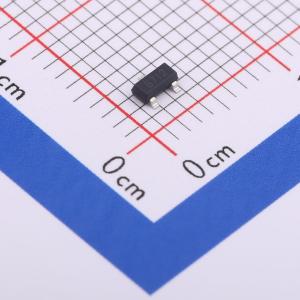

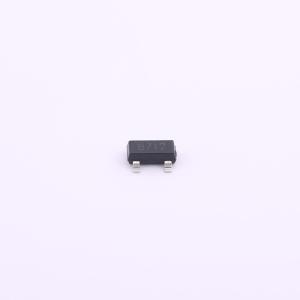

温馨提醒：图片仅供参考，商品以实物为准
LY712
2路双向ESD，可防30kV静电 双向ESD 7V截止 峰值脉冲电流：13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY712专为多点数据传输应用中的不对称（12V至 -7V）保护而设计。它通过在单个封装中集成两个17V和两个7V的瞬态电压抑制（TVS）二极管，取代了四个分立元件。该器件符合IEC 61000 - 4 - 2（静电放电，ESD）标准，可承受±30kV空气放电和±30kV接触放电。它采用无铅SOT - 23封装，旨在保护连接到数据和传输线路的组件免受电压浪涌的影响。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY712
- 商品编号
- C2925474
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 13A | |
| 峰值脉冲功率(Ppp) | 325W | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
LY712专为多点数据传输应用中的不对称（12V至 -7V）保护而设计。它通过在单个封装中集成两个17V和两个7V的瞬态电压抑制（TVS）二极管，取代了四个分立元件。该器件符合IEC 61000 - 4 - 2（静电放电，ESD）标准，可承受±30kV空气放电和±30kV接触放电。它采用无铅SOT - 23封装，旨在保护连接到数据和传输线路的组件免受电压浪涌的影响。
商品特性
- 低钳位电压
- 超低漏电流
- 工作电压：7V或12V
- 符合RoHS标准
- 符合IEC - 61000 - 4 - 2 ESD标准，±30kV空气放电、±30kV接触放电
- 包装形式：7英寸卷轴，每卷3000片
应用领域
- 手机及配件
- 便携式仪器
- 个人数字助理
- 笔记本电脑和手持设备
- 数码相机
- 外围设备
