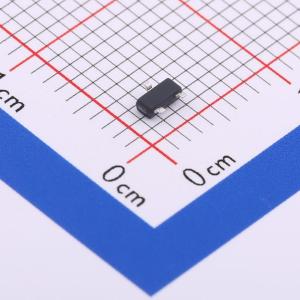

温馨提醒：图片仅供参考，商品以实物为准
LY23EA05
2路单向ESD，可防30kV静电 单向ESD 5V截止 峰值脉冲电流：23A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY23EA05 是一款单向 TVS 二极管阵列，采用领先的单片硅技术，可实现快速响应时间和低 ESD 钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。LY23EA05 符合 IEC 61000 - 4 - 2（ESD）标准，空气放电 ±30 kV，接触放电 ±30 kV。它采用无铅 SOT - 23 封装。其设计用于保护连接到数据和传输线路的元件免受电压浪涌的影响。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY23EA05
- 商品编号
- C2925478
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 23A | |
| 峰值脉冲功率(Ppp) | 320W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 160pF |
商品概述
LY23EA05 是一款单向 TVS 二极管阵列，采用领先的单片硅技术，可实现快速响应时间和低 ESD 钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。LY23EA05 符合 IEC 61000 - 4 - 2（ESD）标准，空气放电 ±30 kV，接触放电 ±30 kV。它采用无铅 SOT - 23 封装。其设计用于保护连接到数据和传输线路的元件免受电压浪涌的影响。
商品特性
- 320W 峰值脉冲功率（8/20 μs）
- 保护一条或两条单向线路
- 超低泄漏电流：纳安级别
- 工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）23A（8/20 μs）
- 符合 RoHS 标准
应用领域
- 外设
- 工业设备
- 笔记本电脑
- 便携式仪器
- 基于微处理器的设备
- 手机及配件
- 个人数字助理（PDA）和寻呼机
