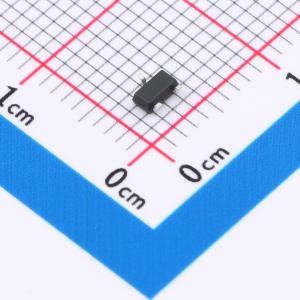

温馨提醒：图片仅供参考，商品以实物为准

AT73HL50SC

40V、250mA、低静态电流CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高精度、高输入电压、低静态电流、高速、低压差线性稳压器，具有高纹波抑制能力。输入电压高达40V，在 VOUT = 5V 和 VIN = 15V 时负载电流高达250mA。采用CMOS工艺制造。提供过流限制和过温保护，以确保设备在良好条件下工作。有标准的SOT89-3L、SOT23-5L和SOT23-3L封装。标准产品无铅、无卤。
品牌名称: Agertech(艾吉芯)
商品型号: AT73HL50SC
商品编号: C2925132
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案

商品参数

商品概述

AT73HL系列是一款高精度、高输入电压、低静态电流、高速、低压差线性稳压器，具有高纹波抑制能力。在VOUT = 5V且VIN = 15V的条件下，输入电压最高可达40V，负载电流最高可达250mA。该器件采用CMOS工艺制造。AT73HL具备过流限制和过温保护功能，以确保器件在良好的条件下工作。 AT73HL稳压器提供标准的SOT89 - 3L、SOT23 - 5L和SOT23 - 3L封装。标准产品无铅且无卤。

商品特性

输入电压：4.75V ~ 40V
输出电压：1.8V ~ 5.7V
输出精度：< ±2%
输出电流：在VIN = 12V、VOUT = 5V时为250mA
电源抑制比：在100Hz时为60dB
压差电压：在ILOAD = 100mA时为600mV
静态电流：在VIN = 12V时为5μA（典型值）
推荐电容：10μF

应用领域

智能电表
车载娱乐系统
电动自行车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	600mV@(100mA)

	属性	参数值
	静态电流(Iq)	5uA
	噪声	100uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
