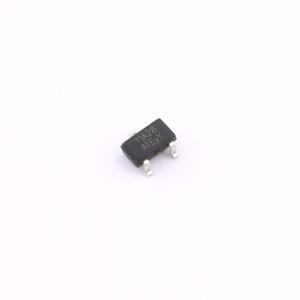

温馨提醒：图片仅供参考，商品以实物为准
AT6211A28SAG
高速LDO稳压器，高电源抑制比，低噪声
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高度精确、低噪声的CMOS LDO稳压器，提供低输出噪声、高纹波抑制比、低压差和非常快的开启时间，适用于当今前沿的移动电话。内部包括参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。电流限制器的折返电路还可作为输出电流限制器和输出引脚的短路保护。该系列还与低ESR陶瓷电容器完全兼容，可降低成本并提高输出稳定性。即使在频繁的负载波动期间，也能保持高水平的输出稳定性，这得益于其在广泛频率范围内实现的出色瞬态响应性能和高PSRR。CE功能允许关闭稳压器的输出，从而大大降低功耗。
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- AT6211A28SAG
- 商品编号
- C2925128
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 2.8V | |
| 输出电流 | 450mA | |
| 电源纹波抑制比(PSRR) | 70dB@1kHz | |
| 压差 | 220mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 50uVrms | |
| 特性 | 带使能；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AT6211系列是高精度、低噪声的CMOS低压差线性稳压器（LDO）。该系列具有低输出噪声、高纹波抑制比、低压差和极快的开启时间，非常适合当今先进的移动电话。AT6211内部包含参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。AT6211的电流限制器折返电路还可作为输出电流限制器和输出引脚的短路保护。AT6211系列还与低等效串联电阻（ESR）陶瓷电容完全兼容，可降低成本并提高输出稳定性。由于在宽频率范围内具有出色的瞬态响应性能和高电源抑制比（PSRR），即使在频繁的负载波动期间，也能保持较高的输出稳定性。使能（CE）功能可关闭稳压器的输出，从而大幅降低功耗。
商品特性
- 最大输出电流：500mA（Vin = 4.3V，Vout = 3.3V）
- 工作电压范围：1.2V ~ 6.0V
- 压差：100mV（输出电流Iout = 100mA时）
- 高精度：±1%
- 低功耗：30μA（典型值）
- 待机电流：0.1μA（典型值）
- 高纹波抑制比：70dB（1kHz时，AT6211C33）
- 低输出噪声：50μVrms
- 线性调整率：0.05%（典型值）
应用领域
- 移动电话
- 无绳电话、无线电通信设备
- 便携式游戏机
- 相机、摄像机
- 参考电压源
- 电池供电设备
