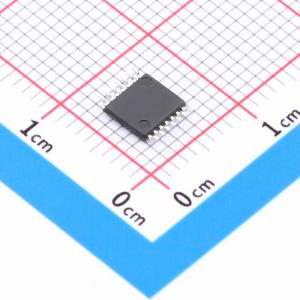

OPA4189IPWT
OPA4189IPWT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4189 四路、14MHz、支持多路复用器、零温漂、轨到轨输出、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4189IPWT
- 商品编号
- C2924676
- 商品封装
- TSSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 5uV | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 5.2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 168dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V |
商品概述
OPA189、OPA2189和OPA4189（OPAx189）高精度运算放大器是超低噪声、快速稳定、零漂移器件，提供轨到轨输出操作，并具有独特的适合多路复用器的架构和可控启动系统。这些特性和出色的交流性能，再加上单通道版本仅0.4 μV的失调电压和0.005 μV/°C的温度漂移，使OPAx189成为精密仪器、信号测量和有源滤波应用的理想选择。此外，适合多路复用器的输入架构在施加较大输入差分电压时可防止浪涌电流，这改善了多通道系统的稳定性能，同时在运输、处理和组装过程中提供强大的静电放电（ESD）保护。 所有版本的工作温度范围为 -40°C至 +125°C。
商品特性
- 超高精度：零漂移：0.005 μV/°C（OPA189）
- 超低失调电压：最大3 μV（OPA189）
- 出色的直流精度：共模抑制比（CMRR）：168 dB
- 开环增益：170 dB
- 低噪声：
- 1 kHz时的电压噪声密度（en）：5.2 nV/√Hz
- 0.1 Hz至10 Hz噪声：0.1 μVPP
- 出色的动态性能：
- 增益带宽：14 MHz
- 压摆率：20 V/μs
- 快速稳定：10 V阶跃，1.1 μs内达到0.01%
- 稳健设计：适合多路复用器的输入
- 射频干扰（RFI）/电磁干扰（EMI）滤波输入
- 宽电源范围：4.5 V至36 V
- 静态电流：最大1.7 mA
- 轨到轨输出
- 输入包含负轨
应用领域
- 电池测试
- 模拟输入模块
- 称重秤
- 直流电源、交流电源、电子负载
- 多功能继电器
