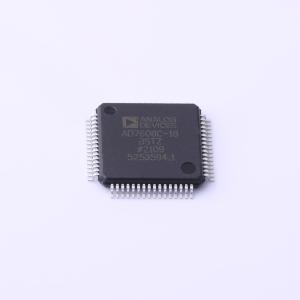

AD7606C-18BSTZ

AD7606C - 18是一款18位、八通道同步采样模数数据采集系统（DAS）。每个通道包含模拟输入钳位保护、可编程增益放大器（PGA）、低通滤波器（LPF）和18位逐次逼近寄存器（SAR）模数转换器（ADC）。AD7606C - 18还包含一个灵活的数字滤波器、一个低漂移2.5 V精密基准源、一个用于驱动ADC的基准缓冲器以及灵活的并行和串行接口。 AD7606C - 18采用单5 V电源供电，在所有通道以1 MSPS的吞吐速率采样时，可适应以下输入范围： 双极性单端：±12.5 V、±10 V、±6.25 V、±5 V和±2.5 V 单极性单端：0 V至12.5 V、0 V至10 V和0 V至5 V 双极性差分：±20 V、±12.5 V、±10 V和±5 V 输入钳位保护可承受高达±21 V的电压。单电源工作、片上滤波和高输入阻抗消除了对需要双电源的外部驱动运算放大器的需求。对于吞吐速率较低的应用，可使用AD7606C - 18灵活的数字滤波器来改善噪声性能。 在硬件模式下，AD7606C - 18与AD7608和AD7609完全兼容。在软件模式下，具备以下高级特性： 每个通道可选择模拟输入范围，并有额外的范围可选 每个通道可选择高带宽模式（220 kHz） 额外的过采样选项，过采样比高达256 每个通道的系统增益、系统失调和系统相位校准 模拟输入开路检测器 诊断多路复用器 监控功能（串行外设接口（SPI）无效读写、循环冗余校验（CRC）、忙状态卡死监控和复位检测）

• 所有通道均为1 MSPS的18位ADC
• 输入缓冲器，模拟输入阻抗（R_IN）最小为1 MΩ
• 单5 V模拟电源和1.71 V至5.25 V的VDRIVE电源
• 每个通道可选择模拟输入范围 双极性单端：±12.5 V、±10 V、±6.25 V、±5 V、±2.5 V 单极性单端：0 V至12.5 V、0 V至10 V、0 V至5 V 双极性差分：±20 V、±12.5 V、±10 V、±5 V
• 每个通道有两种带宽选项：±25 kHz和220 kHz
• 灵活的数字滤波器，过采样比高达256
• 工作温度范围为 - 40°C至 + 125°C
• ±21 V输入钳位保护，6 kV静电放电（ESD）保护
• 引脚与AD7606B、AD7608和AD7609兼容
• 性能 信噪比（SNR）93 dB 过采样32倍时信噪比（SNR）102 dB 总谐波失真（THD） - 100 dB 总未调整误差（TUE）最大为满量程（FSR）的0.05%，外部基准源 正、负满量程误差漂移±1 ppm/°C 基准温度系数±3 ppm/°C

• 电力线监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统
