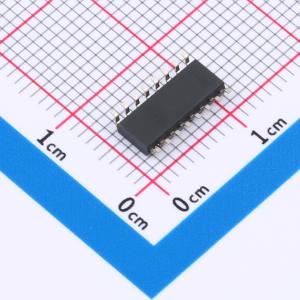

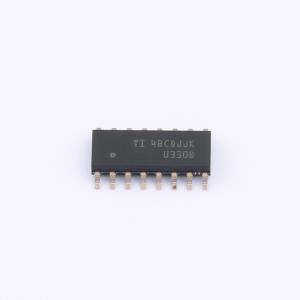

温馨提醒：图片仅供参考，商品以实物为准
UCC21330BDR
隔离式双通道栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC21330 是具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器系列。该器件采用 4A 峰值拉电流和 6A 峰值灌电流来驱动功率 MOSFET、SiC、GaN 和 IGBT 晶体管。UCC21330 可配置为两个低侧驱动器、两个高侧驱动器或一个半桥驱动器。输入侧通过一个 3kVRMS 隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为 125V/ns。保护功能包括：电阻器可编程死区时间、同时关闭两个输出的禁用功能以及可抑制短于 5ns 的输入瞬态的集成抗尖峰脉冲滤波器。所有电源都有 UVLO 保护。凭借所有这些高级特性，UCC21330 器件能够在各种各样的电源应用中实现高效率、高功率密度和稳健性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21330BDR
- 商品编号
- C30658397
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
- 立创商城设计参考
- 栅极驱动-(2)隔离驱动3kv档次
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 3000 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+150℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 8ns | |
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 输入高电平(VIH) | 2V~2.3V | |
| 输入低电平(VIL) | 0.8V~1V | |
| CMTI(kV/us) | 125kV/us | |
| 驱动侧工作电压 | 9.2V~25V |
商品概述
UCC21330 是具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器系列。该器件采用 4A 峰值拉电流和 6A 峰值灌电流来驱动功率 MOSFET、SiC、GaN 和 IGBT 晶体管。 UCC21330 可配置为两个低侧驱动器、两个高侧驱动器或一个半桥驱动器。输入侧通过一个 3kVRMS 隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为 125V/ns。 保护功能包括：电阻器可编程死区时间、同时关闭两个输出的禁用功能以及可抑制短于 5ns 的输入瞬态的集成抗尖峰脉冲滤波器。所有电源都有 UVLO 保护。 凭借所有这些高级特性，UCC21330 器件能够在各种各样的电源应用中实现高效率、高功率密度和稳健性。
商品特性
- 通用：双通道低侧、双通道高侧或半桥驱动器
- 结温范围： - 40°C 至 +150°C
- 高达 4A 峰值拉电流和 6A 峰值灌电流输出
- 共模瞬态抗扰度 (CMTI) 大于 125V/ns
- 高达 25V 的 VDD 输出驱动电源
- 5V、8V、12V VDD UVLO 选项
- 开关参数：
- 33ns 典型传播延迟
- 5ns 最大脉宽失真
- 10µs 最大 VDD 上电延迟
- 针对所有电源的 UVLO 保护
- 可针对电源时序快速禁用
应用领域
- 车载电池充电器
- 高压直流/直流转换器
- 汽车 HVAC，车身电子装置
