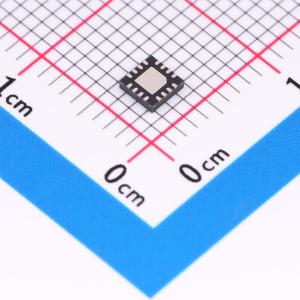

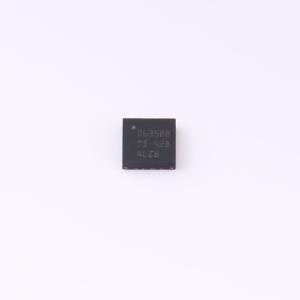

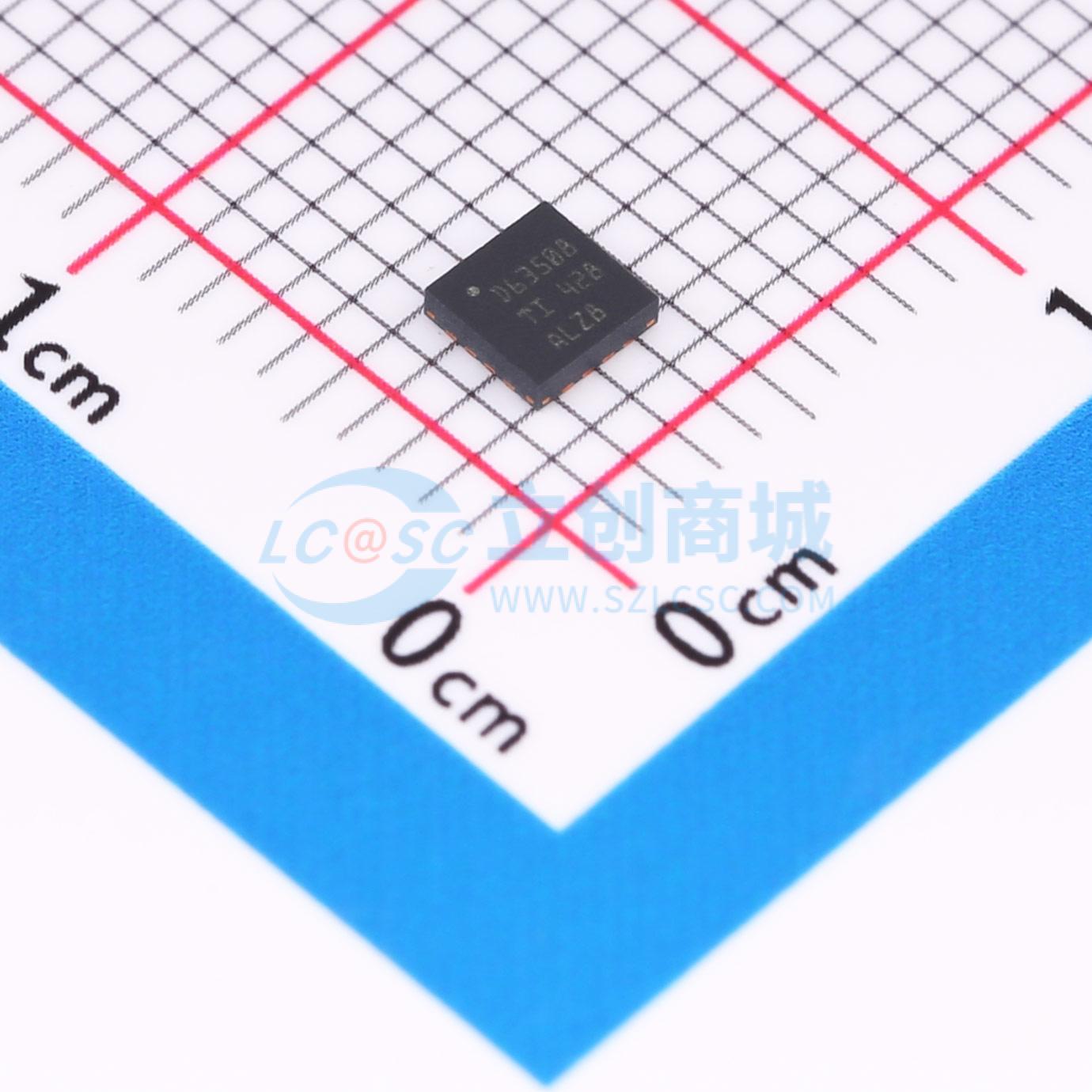

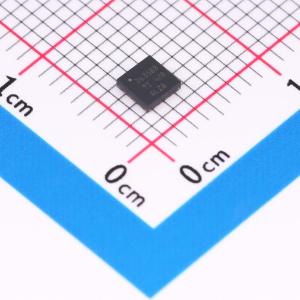

温馨提醒：图片仅供参考，商品以实物为准

DAC63508RTER

八路、8位、10位和12位SPI缓冲电压输出DAC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低功耗、八通道、电压输出数模转换器(DAC)，设计为在1.8V至5.5V的宽电源范围内具有单调性。通过使用外部基准，在每通道消耗0.1mA静态电流的同时提供1.8V至5.5V的满量程输出电压范围。还包括基于每通道且用户可编程的断电寄存器，这些寄存器有助于DAC输出缓冲器以10kΩ-AGND断电状态启动，并保持该状态，直到向这些输出缓冲器发出加电命令。通过3线（只写）串行外设接口(SPI)进行通信，还具有负载DAC（LDAC）和清零（CLR）输入。
品牌名称: TI(德州仪器)
商品型号: DAC63508RTER
商品编号: C30667102
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

DACx3508 是采用微型 3 × 3 WQFN 封装的八路、8 位、10 位和 12 位 SPI 缓冲电压输出 DAC。8 位 DAC43508 、 10 位 DAC53508 和 12 位 DAC63508 (DACx3508) 是低功耗、八通道、电压输出数模转换器 (DAC)。DACx3508 设计为在 1.8V 至 5.5V 的宽电源范围内具有单调性。通过使用外部基准，DACx3508 在每通道消耗 0.1mA 静态电流的同时提供 1.8V 至 5.5V 的满量程输出电压范围。DACx3508 还包括基于每通道且用户可编程的断电寄存器。这些寄存器有助于 DAC 输出缓冲器以 10kΩ-AGND 断电状态启动，并保持该状态，直到向这些输出缓冲器发出加电命令。DACx3508 具有低静态电流、宽电源电压范围、八通道和每通道断电选项，因此非常适合高密度、低功耗的电池供电系统。这些器件通过 3 线（只写）串行外设接口 (SPI) 进行通信。这些器件还具有负载 DAC (LDAC) 和清零 (CLR)输入。

商品特性

±1LSB DNL
宽工作电压范围
电源工作电压范围:1.8V 至 5.5V
工作温度范围:-40℃ 至 +125℃
3 线制串行外设接口 (SPI)
2.7V ≤ VDD ≤ 5.5V 时，VIH = 2.4V
1.8V ≤ VDD ≤ 2.7V 时，VIH = VDD – 0.3V
通过 LDAC 引脚实现同步输出更新
功耗极低:0.1mA/通道 (1.8V)
低功耗启动模式:输出断电，并通过 10kΩ 连接至AGND
微型封装:3mm × 3mm，16 引脚 WQFN

应用领域

多功能打印机
电视显示面板
OLED 电视
虚拟现实耳麦
点钞机
自动取款机 (ATM)

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	12位
	通道数	8
	接口类型	SPI
	工作电压	1.8V~5.5V
	建立时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	功能特性	掉电模式；软复位；上电复位
	静态电流	800uA
