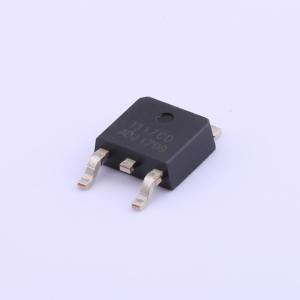

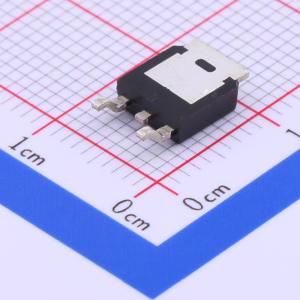

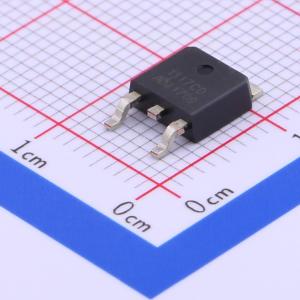

AMS1117CD-ADJ

输出可调电流:1A 耐压:12V

SMT扩展库

嘉立创SMT补贴

品牌名称UMW(友台半导体)
商品型号
AMS1117CD-ADJ
商品编号
C347251
商品封装
TO-252-2
包装方式
编带
商品毛重
0.438克(g)

商品参数

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	最大输入电压	12V
	输出电压	1.25V~10.8V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	压差	1.3V@(1A)
	待机电流	10mA
	特性	过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

详细信息
文档

详细信息

系列说明
特性与应用

AMS1117 是一个输出电流达到 1A 的三端输出低压差线性稳压器，有 1.2V、1.8V、2.5V、3.3V、5.0V 及可调节输出电压等各种版本，其电压降在 1A 时仅为 1.2V 。以其优良的性能和极度的经济性能，适用于各种电器产品。

应用电路，可调输出电压版本

应用电路，固定输出电压版本

可调输出电压计算

功能框图

AMS1117系列特性：

1A 输出电流时压降仅为 1.2V

限流功能

过热保护功能

有固定输出电压1.2V、1.8V、2.5V、3.3V、5.0V及可调节输出电压版本

固定输出电压 1.2V 的电压精度为 2%

固定输出电压1.8V、2.5V、3.3V、5.0V及可调节输出电压的精度为 1.5%

温度范围: -40℃~+125℃

AMS1117系列应用：

膝上型电脑、掌上电脑及笔记本电脑

电池充电器

SCSI-II主动终端

移动电话

无绳电话

电池供电系统

便携式设备

开关电源后置穏压器
