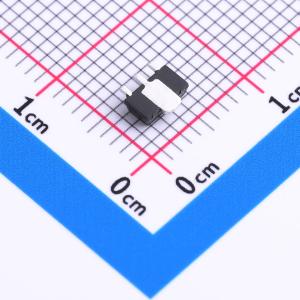

AMS1117-3.3
输出:3.3V 电流:1A 耐压:18V
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 品牌名称UMW(友台半导体)
商品型号
AMS1117-3.3商品编号
C347256商品封装
SOT-89包装方式
编带
商品毛重
0.141克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 线性稳压器(LDO) | |
输出类型 | 固定 | |
工作电压 | 18V | |
输出电压 | 3.3V | |
输出电流 | 1A | |
电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
压差 | 1.3V@(1A) |
属性 | 参数值 | |
---|---|---|
静态电流(Iq) | - | |
噪声 | - | |
特性 | 过流保护 | |
工作温度 | - | |
输出极性 | 正极 | |
输出通道数 | 1 |
详细信息
- 系列说明
- 特性与应用
AMS1117 是一个输出电流达到 1A 的三端输出低压差线性稳压器,有 1.2V、1.8V、2.5V、3.3V、5.0V 及可调节输出电压等各种版本,其电压降在 1A 时仅为 1.2V 。以其优良的性能和极度的经济性能,适用于各种电器产品。

应用电路,可调输出电压版本

应用电路,固定输出电压版本

可调输出电压计算

功能框图
