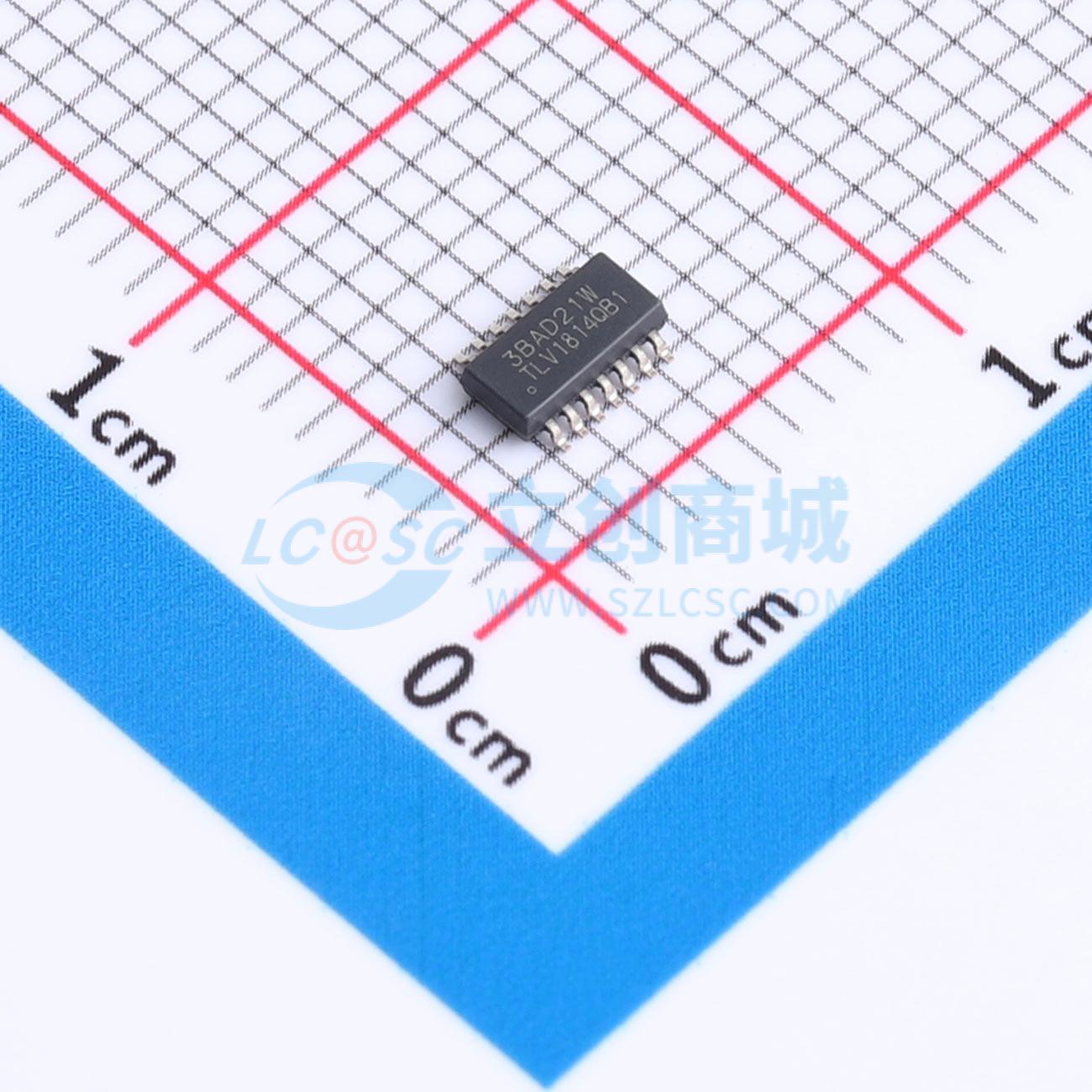

温馨提醒：图片仅供参考，商品以实物为准

TLV1814QDYYRQ1

40V 汽车轨到轨输入比较器，具备推挽或开漏输出选项

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一个汽车级 40V 单通道、双通道和四通道比较器系列，具有多个输出选项。该系列提供具有推挽或开漏输出选项的轨至轨输入。该系列具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5μA。所有器件都包含上电复位 (POR) 功能
品牌名称: TI(德州仪器)
商品型号: TLV1814QDYYRQ1
商品编号: C30646456
商品封装: TSOT-23-14
包装方式: 编带
商品毛重: 0.203333克(g)

商品参数

商品概述

TLV181x-Q1 和 TLV182x-Q1 是汽车级 40V 单通道、双通道和四通道比较器系列，具有多个输出选项。该系列提供具有推挽或开漏输出选项的轨至轨输入。该系列具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5μA。所有器件都包含上电复位 (POR) 功能。这可确保输出处于已知状态，直到达到最小电源电压，输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。TLV181x-Q1 比较器具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载（例如 MOSFET 栅极）。TLV182x-Q1 比较器具有开漏输出级，可在独立于比较器电源电压的情况下上拉至 40V。

商品特性

符合汽车应用要求
具有符合AEC-Q100标准的下列特性
器件温度等级 1:环境工作温度范围为 -40℃ 至 125℃
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C3
2.4V 至 40V 宽电源电压范围
每通道的低静态电流为 5μA
轨到轨输入
已知启动的上电复位 (POR)
低输入失调电压 500µV
420ns 典型传播延迟
推挽输出选项 (TLV181x-Q1)
开漏输出选项 (TLV182x-Q1)
提供功能安全型，可提供用于功能安全系统设计的文档

应用领域

HEV/EV 和动力总成
信息娱乐系统与仪表组
车身控制模块

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	3mV
	输入偏置电流(Ib)	0.15pA
	传播延迟(tpd)	900ns

	属性	参数值
	静态电流(Iq)	6.5uA；9uA
	工作温度	-40℃~+125℃
	单电源	2.4V~40V
	功能特性	失效安全功能；ESD保护
