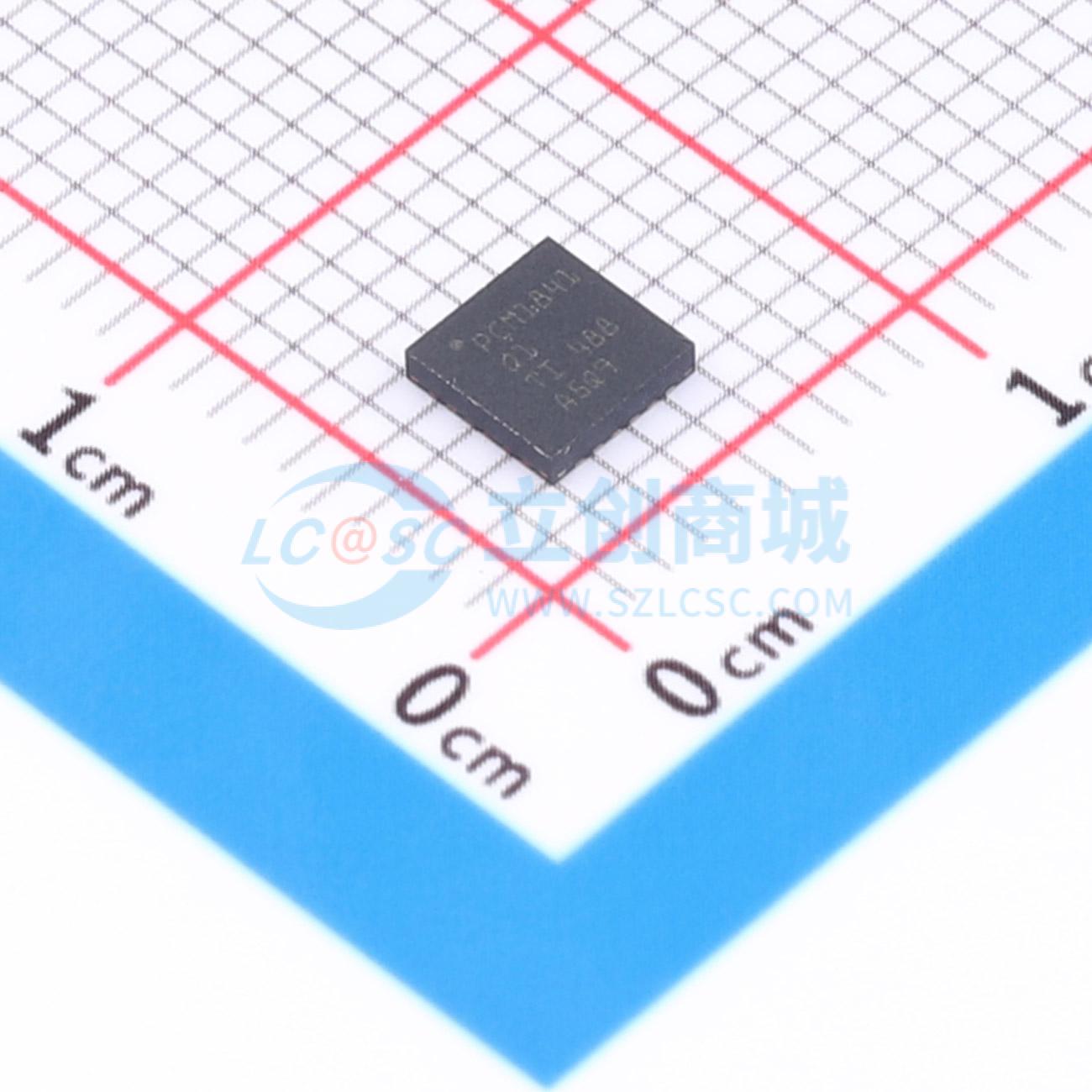

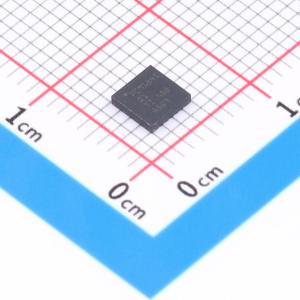

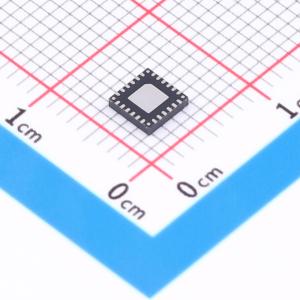

PCM1841QRGERQ1

四通道、32位、192kHz音频ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1841-Q1 是一款高性能音频模数转换器 (ADC)，可支持最多四个模拟通道的同步采样。该器件支持差分线路和麦克风输入，具有 2VRMS 满量程信号，集成了麦克风偏置电压、锁相环 (PLL)、直流去除高通滤波器 (HPF) 等特性，并支持高达 192kHz 的采样率。该器件支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，且硬件引脚电平可选。此外，PCM1841-Q1 支持为音频总线接口运行选择控制器和目标模式。这些集成的高性能特性，以及采用 3.3V 单电源供电的功能，使该器件适用于远场麦克风录音应用中对成本敏感的空间受限型音频系统。
品牌名称: TI(德州仪器)
商品型号: PCM1841QRGERQ1
商品编号: C30648545
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.289194克(g)

商品参数

商品概述

PCM1841-Q1 是一款高性能音频模数转换器 (ADC)，可支持最多四个模拟通道的同步采样。该器件支持差分线路和麦克风输入，具有 2VRMS 满量程信号，集成了麦克风偏置电压、锁相环 (PLL)、直流去除高通滤波器 (HPF) 等特性，并支持高达 192kHz 的采样率。该器件支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，且硬件引脚电平可选。此外，PCM1841-Q1 支持为音频总线接口运行选择控制器和目标模式。这些集成的高性能特性，以及采用 3.3V 单电源供电的功能，使该器件适用于远场麦克风录音应用中对成本敏感的空间受限型音频系统。

商品特性

多通道高性能 ADC
4 通道模拟麦克风输入或线路输入
ADC 线路和麦克风差分输入性能：
- 动态范围：123dB，启用动态范围增强器；113dB，禁用动态范围增强器
- THD+N：-98dB
- ADC 差分 2VRMS 满量程输入
ADC 采样速率 (fS)=8kHz 至 192kHz
硬件引脚控制配置
线性相位或低延迟滤波器可选
灵活的音频串行数据接口：
- 控制器或目标接口选择
- 32 位、4 通道 TDM
- 32 位、2 通道 TDM
- 32 位、2 通道 I2S
- 32 位、2 通道左平衡 (LJ)
音频时钟丢失时自动断电
集成高性能音频 PLL
低噪声麦克风偏置 2.75V 输出
单电源运行：3.3V
I/O 电源运行：3.3V 或 1.8V
3.3V AVDD 电源电压下的功耗：
- 16kHz 采样率下为 17.0mW/通道
- 48kHz 采样率下为 18.4mW/通道

应用领域

远程信息处理控制单元
汽车音响主机
数字驾驶舱处理单元
汽车显示模块

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	32位
	通道数	4
	工作电压	3V~3.6V
	接口类型	I2S
	差分输入	是
	工作温度	-40℃~+125℃

	属性	参数值
	信噪比	122dB
	时钟/振荡器	内置
	基准电压源	内置
	ADC架构	Sigma-Delta
	数据速率	7.35kHz；192kHz
	静态电流	200nA
	全量程范围(FSR)	2V
