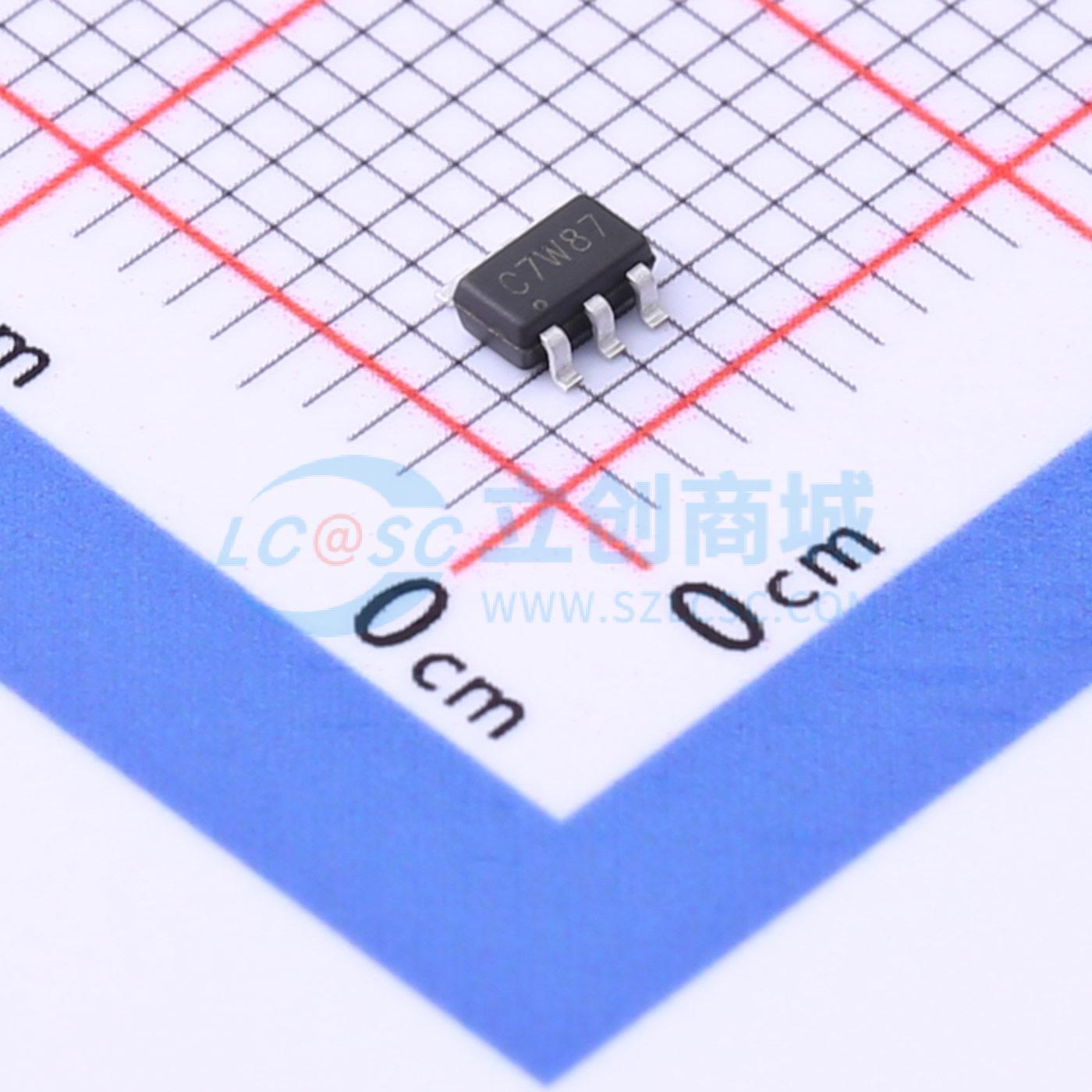

温馨提醒：图片仅供参考，商品以实物为准

TX4120XH

36V、1A单片式降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4120xH是一款单片36V、1A降压开关稳压器,能够在4.5V至36V宽工作输入电压范围内提供1A连续负载电流,并具有33V输入过压保护。集成36V、150mΩ高侧和36V、100mΩ低侧MOSFET开关,具有内部软启动、内部补偿、轻载时的脉冲跳跃模式等功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX4120XH
商品编号: C2923805
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

4120xH是一款单片36V、1A降压开关稳压器。 4120xH集成了一个36V,150mΩ高侧和一个36V、100mΩ低侧MOSFET，可在4.5V至36V宽工作输入电压范围内提供1A连续负载电流，并具有33V输入过压保护。峰值电流模式控制提供快速瞬态响应和逐周期电流限制。 4120xH具有可配置的线路压降补偿、可配置的充电电流限制。CC/CV模式控制提供恒流充电和恒压充电阶段之间的平滑过渡。内置软启动可防止上电时的浪涌电流。

4120xH是一款易于使用的同步降压DC-DC转换器，可在4.5V至36V电源电压范围内运行。它能够以非常小的解决方案尺寸提供高达1A的连续负载电流，并具有高效率和热性能。 4120xH还集成了输入过压和输出过压保护。此功能可帮助客户轻松设计安全的DC-DC转换器。开关频率固定在500kHz开关频率，以最小化电感器尺寸并提高EMI性能。

商品特性

1A连续输出电流能力
4.5V至36V宽工作输入范围，33V输入过压保护
集成36V、150mΩ高边和36V、100mΩ低端功率MOSFET开关
高达93.5%的效率
内部软启动限制开启时的浪涌电流
内部补偿以节省外部元件
输入欠压锁定
输入过压保护以保护设备免受在高压大电流条件下工作
输出过压保护
具有高端电流限制和低端电流限制的输出短路保护，可在硬短路情况下保护器件
过温保护
轻载时的脉冲跳跃模式改善轻载效率
稳定的低ESR陶瓷输出电容器
固定500kHz开关频率
最少的外部组件和密集的内部保护功能
提供SOT23-6封装

应用领域

USB车载充电器
便携式充电设备
通用DC-DC转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	1A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
