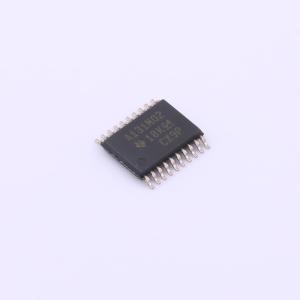

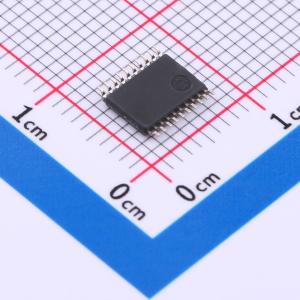

ADS131M02IPWR

2通道、同步采样、24位△-Z ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS131M02 双通道、24 位、64kSPS、同步采样、Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS131M02IPWR
商品编号: C2922448
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

	属性	参数值
	信噪比	102dB
	时钟/振荡器	外置
	时钟频率(fc)	8.192MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	300nA
	功能特性	同步触发；集成调制器；输入缓冲器；自动校准；双极性输入；同步采样；多芯片同步；内置数字滤波器；上电复位

商品概述

ADS131M02是一款双通道、同步采样、24位Delta-Sigma(ΔΣ)模数转换器（ADC），具有宽动态范围、低功耗和电能测量专用特性，适用于能量计量、功率测量和断路器应用。ADC输入可直接连接电阻分压网络或电力变压器以测量电压，或连接电流互感器、分流器或罗氏线圈以测量电流。各ADC通道可根据传感器输入独立配置。内置低噪声可编程增益放大器（PGA）提供1至128的增益，用于放大低电平信号。此外，该器件集成通道间相位校准以及偏移和增益校准寄存器，有助于消除信号链误差。器件内部集成低漂移1.2V参考电压，可减少印刷电路板（PCB）面积。数据输入、数据输出和寄存器映射上可选循环冗余校验（CRC），以保持通信完整性。

商品特性

可编程数据速率高达64kSPS
可编程增益高达128
噪声性能：当增益为1.4kSPS时，动态范围为102dB；当增益为64.4kSPS时，动态范围为80dB
总谐波失真：-100dB
用于直接传感器连接的高阻抗输入：当增益为1、2和4时，输入阻抗为330kΩ；当增益为8、16、32、64和128时，输入阻抗为≥1MΩ
可编程的通道间相位延迟校准：分辨率为244ns，fCLKIN为8.192MHz
电流监测模式可实现超低功耗篡改监测
集成的负电荷泵允许输入信号低于接地值
通道间串扰：-120dB
低漂移内部电压基准
用于通信和寄存器映射的循环冗余校验器(CRC)
2.7V至3.6V模拟和数字电源
低功耗：3VAVDD和DVDD下为2.3mW
工作温度范围：–40°C至+125°C

应用领域

电表：商业电表和住宅电表
断路器
保护继电器
电能质量监测仪
电池测试设备
电池管理系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	64kHz
	通道数	2
	工作电压	2.7V；3.6V
	接口类型	SPI
	差分输入	是
	积分非线性	9LSB
	工作温度	-40℃~+125℃
