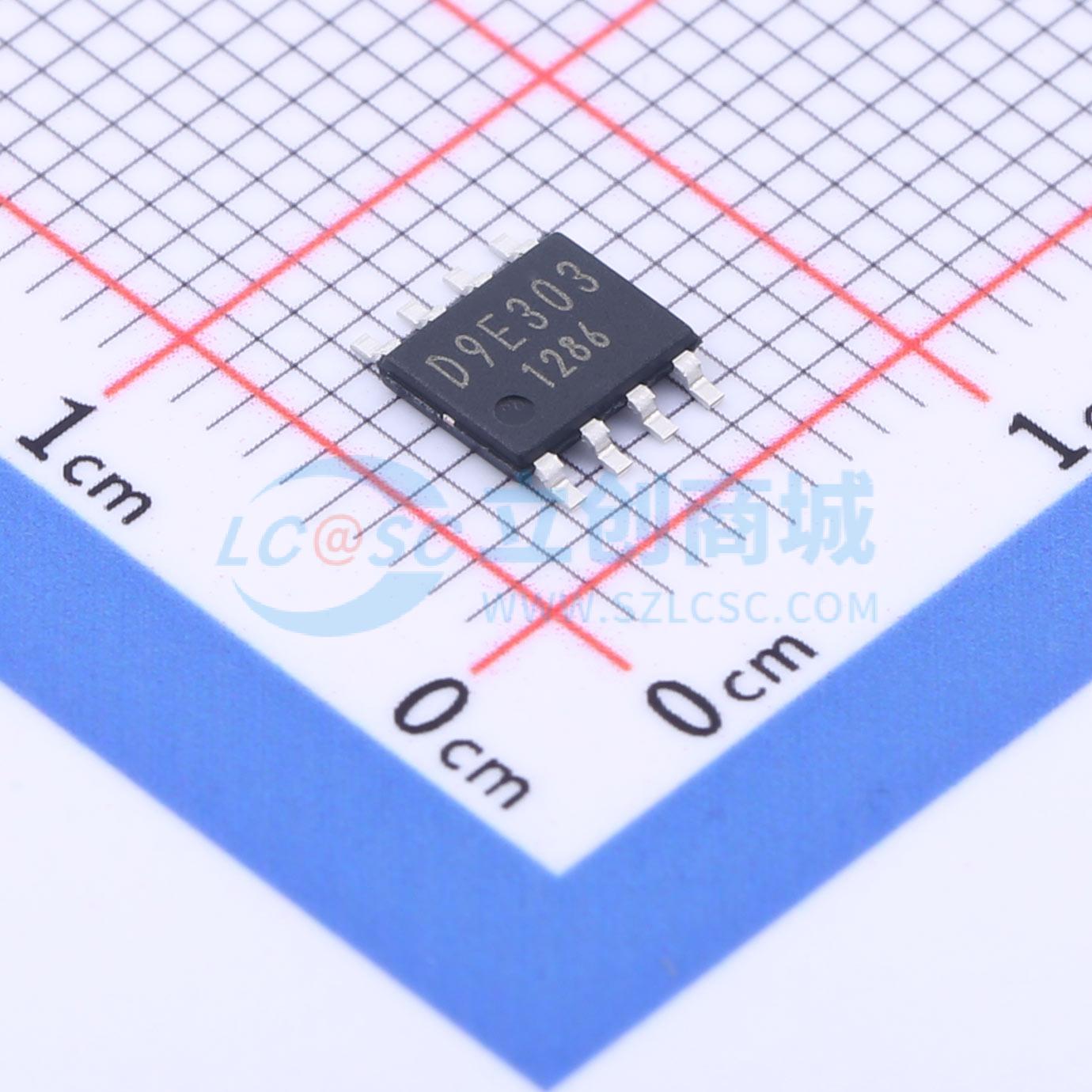

BD9E303EFJ-LBE2
7.0V至36V输入，3.0A集成MOSFET单通道同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9E303EFJ-LB是一款7.0V至36V输入电压范围,3.0A最大输出电流的同步降压DC-DC转换器。它具有内置的高侧和低侧MOSFET,支持工业应用。该芯片具有过流保护、短路保护、热关断保护和欠压锁定保护等功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9E303EFJ-LBE2
- 商品编号
- C2922470
- 商品封装
- HTSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~36V | |
| 输出电流 | 3A | |
| 开关频率 | 255kHz~345kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
该产品可确保在工业市场长期供应。它是一款内置功率MOSFET的同步降压开关稳压器，属于电流模式控制的DC/DC转换器，具有高速瞬态响应特性，还能轻松设置相位补偿。
商品特性
- 适用于工业应用的长期供应产品。
- 同步单路DC/DC转换器。
- 过流保护。
- 短路保护。
- 热关断保护。
- 欠压锁定保护。
- 软启动。
- HTSOP-J8封装（外露焊盘）。
应用领域
- 工业设备。
- 采用24V电源的工厂自动化工业设备电源。
- 家用电器等消费类应用。
- 12V和24V分布式电源系统。
