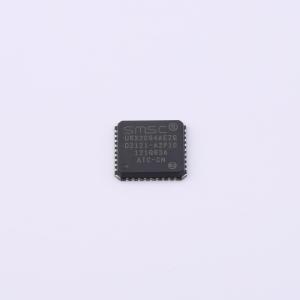

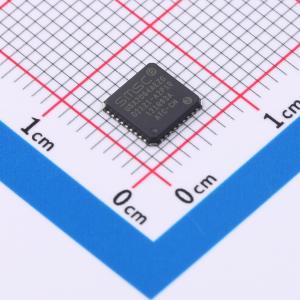

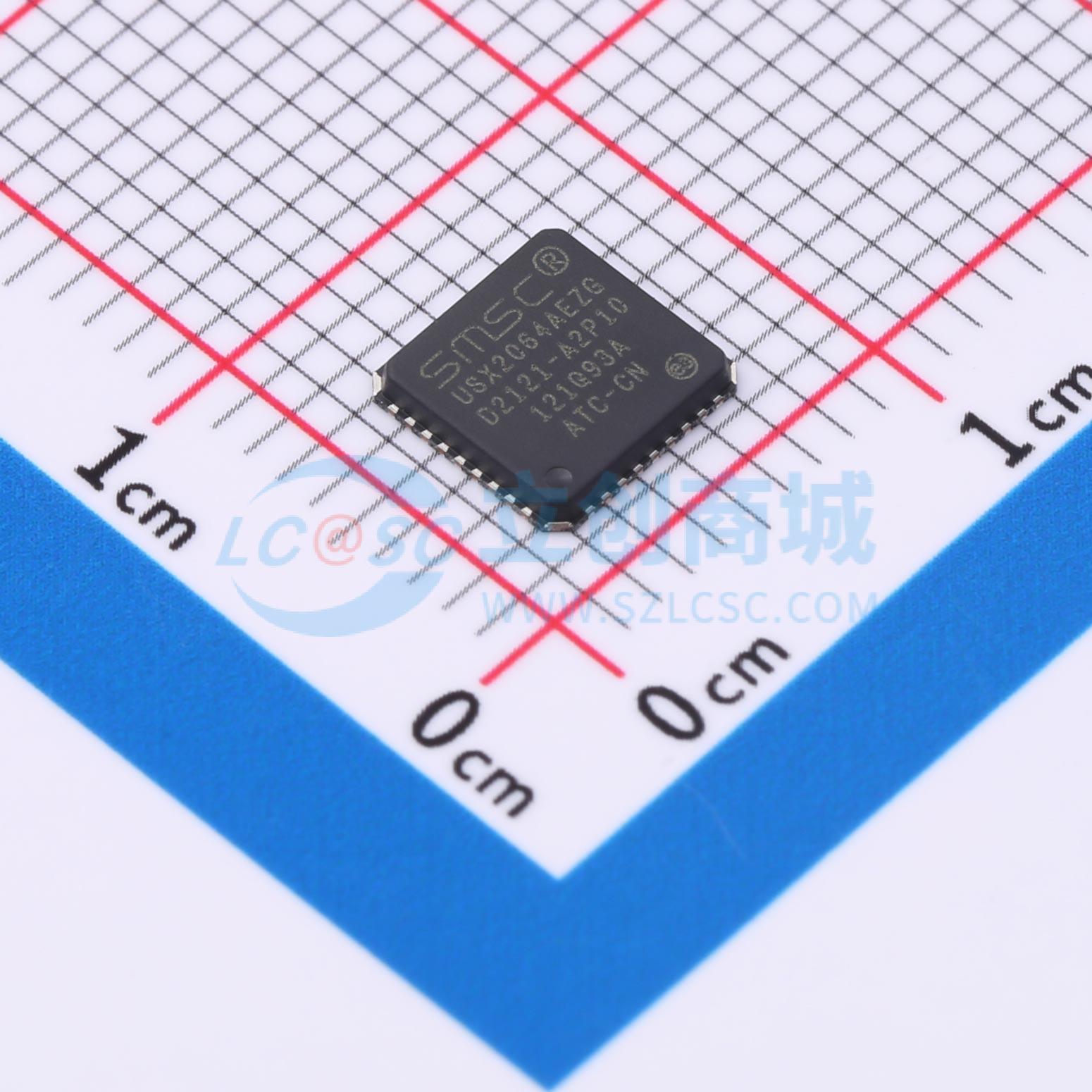

USX2064-AEZG-TR

USB 2.0 高速集线器控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: Microchip USB251xB/xBi 集线器是一系列低功耗、可配置的多事务转换器（MTT）集线器控制器IC产品，适用于嵌入式USB解决方案。部件编号中的x表示可用的下游端口数量，而B表示支持电池充电。Microchip集线器在所有启用的下游端口上支持低速、全速和高速（如果作为高速集线器运行）设备。高性能、低功耗、小尺寸的集线器控制器IC，具有2、3或4个下游端口。完全符合USB 2.0规范[1]。通过单个串行I2C EEPROM或SMBus从端口提供增强的OEM配置选项。MultiTRAKTM - 高性能多事务转换器，为每个端口提供一个事务转换器。PortMap - 灵活的端口映射和禁用顺序。PortSwap - 可编程USB差分对引脚位置简化了PCB设计，使USB信号线直接对齐到连接器。PHYBoost - 通过4级驱动强度分辨率提供可编程USB信号驱动强度，以恢复信号完整性。USB251xB/xBi产品与USB251x/xi/xA/xAi产品完全引脚兼容，可以直接替换——节省成本包括使用相同的PCB组件以及通过相似性合规性认证。全面的电源管理，每个下游端口均可单独或成组控制电源。完全集成的USB端接和上拉/下拉电阻。支持单个外部3.3V供电源；内部调节器提供1.2V内部核心电压。板载24MHz晶体驱动器或外部24MHz时钟输入。可定制供应商ID、产品ID和设备ID。4千伏HBM JESD22-A114F ESD保护（有电和无电状态）。支持自供电或总线供电操作。支持USB电池充电规范Rev. 1.1，用于充电下游端口（CDP）。USB251xB/xBi提供以下封装：- 36引脚SQFN（6x6 mm）（首选）- 36引脚QFN（6x6 mm）（传统）。USB251xBi产品支持-40℃至+85℃的工业温度范围。USB251xB产品支持0℃至+85℃的扩展商用温度范围。
品牌名称: MICROCHIP(美国微芯)
商品型号: USX2064-AEZG-TR
商品编号: C2922372

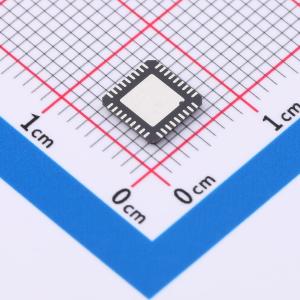

商品封装: QFN-36(6x6)
包装方式: 编带
商品毛重: 0.312克(g)

商品参数

	属性	参数值
	工作电压	3.3V
	工作温度	0℃~+85℃
	存储器接口	I2C；SMBus
	功能特性	可编程信号驱动；内部稳压器；端口电源开关控制；ESD保护；过流保护；BC1.1协议支持

商品概述

USB2514B是一款低功耗、可配置的MTT集线器控制器集成电路，面向嵌入式USB解决方案。该集线器在所有已启用下行端口上支持低速、全速和高速下行设备；作为高速集线器工作时，支持低速、全速和高速设备。每个集线器控制器可作为全速或全/高速集线器连接到上行端口。USB端口所需电阻均集成在集线器内，包括串联终端电阻以及D+和D-引脚所需的上拉和下拉电阻。下行端口的过流检测输入具有内部上拉电阻。

商品特性

集成USB端接和上拉/下拉电阻。
支持单个外部3.3V电源；内部稳压器提供1.2V内部核心电压。
板载24 MHz晶体驱动器或外部24 MHz时钟输入。
可定制厂商ID、产品ID和设备ID。
具有4千伏的HBM JESD22-A114F ESD保护（通电和未通电状态）。
支持自供电或总线供电操作。

应用领域

液晶显示器和电视
多功能USB外设
电脑主板
机顶盒、DVD播放器、DVR/PVR
打印机和扫描仪
电脑媒体驱动器托架
便携式集线器盒
移动PC扩展坞
嵌入式系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	数据速率	480Mbps
