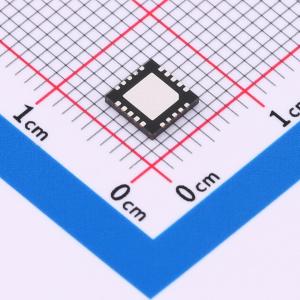

LKP21190QF

线性稳压器LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入电压1.1V～5.5V；输出电压0.8V～3.6V；最大输出电流3A；压差115mV@3A
品牌名称: LKWIC(瓴科微)
商品型号: LKP21190QF
商品编号: C30587454
商品封装: QFN-20(5x5)
包装方式: 编带
商品毛重: 0.049487克(g)

商品参数

商品概述

LKP21190QF是一款低压差线性稳压器（LDO），它提供了一套面向多类应用的电源管理解决方案。可编程的软启动功能可降低系统启动时的电容浪涌电流，从而以最大限度减小输入电源的应力。非常适合为各类处理器和专用集成电路供电，借助使能输入和PG信号输出，可为FPGA、DSP等具有特殊启动时序要求的应用提供出完美的解决方案，并且可在输出不使用外接输出电容或是用一个较小的陶瓷输出电容情况下，都可以使系统稳定。

商品特性

输入电压范围：1.1V~5.5V
可调输出电压：0.8V~3.6V
最大输出电流：3A
低压差：115mV@3A
软启动(SS)端可提供线性启动，上升时间通过外部电容设置
通过外部偏置电源提供低至0.9V的输入电压
搭配使用任何电容或不用输出电容情况下都可使系统稳定
快速瞬态响应
封装形式：QFN20（5.00mm×5.00mm×0.75mm），塑封

应用领域

FPGA应用DSP内核以及I/O电压
后置稳压电路
具有特殊的启动时间或排序要求的应用
热拔插和浪涌控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	3A
	电源纹波抑制比(PSRR)	60dB@(5kHz)
	压差	300mV@(3A)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	软启动；PG脚；带使能
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
