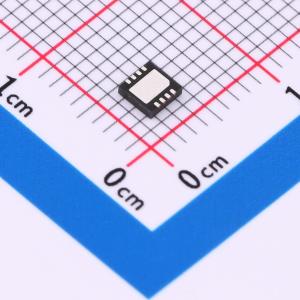

温馨提醒：图片仅供参考，商品以实物为准
LKP41202DF-33
超低噪声LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入电压2.3V～6.5V；输出电压3.3V；最大输出电流2A；压差172mV@（2A，VOUT = 5V）；低噪声5µVRMS(100Hz～100KHz)
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP41202DF-33
- 商品编号
- C30587455
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 60dB@(100kHz) | |
| 压差 | 270mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | 6uVrms | |
| 特性 | 软启动；带使能 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LKP41202DF 是一系列低压差线性稳压器(LDO)，采用 2.3V~6.5V 电源供电，最大输出电流为 2A。该器件采用先进的专有架构，提供高电源抑制比、超低噪声特性，仅使用一个 4.7 μF 小陶瓷输出电容，即可实现卓越的电压与负载瞬态响应性能。 LKP41202DF 可提供固定输出电压选项和可调型版本，通过软启动引脚调整启动时间，可以控制浪涌电流。使用 1 nF 软启动电容器时的典型启动时间为 1.0 ms。输出噪声为 6 μV rms (10Hz~100kHz)。采用 8 引脚 3 mm ×3 mm DFN8 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 2 A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。
商品特性
- 输入电压范围：2.3V~6.5V
- 固定输出电压：3.3V
- 可调输出电压：ADJ(1.2V~VIN - ΔVDO)
- 最大输出电流：2A
- 超低噪声：6 μVrms (10Hz~100kHz)
- 快速瞬态响应：1.5 μs (1mA~1.5A 负载阶跃)
- 电源抑制比（PSRR）：60dB (100kHz)
- 低压差：172mV (2A 负载，VOUT = 3V)
- 在整个线路、负载与温度范围内的电压精度：±2%
- 静态电流：IGND = 0.7 mA (空载)
- 低关断电流：0.25 μA (VIN = 5V)
- 可调软启动
- 工作温度：-40°C~125°C
- 封装形式：DFN8
应用领域
- 针对噪声敏感型应用的稳压
- ADC 和 DAC 电路
- 精准放大器
- PLL/VCO 和时钟 IC
- 通信和基础设施
- 医疗和保健
- 工业和仪表
