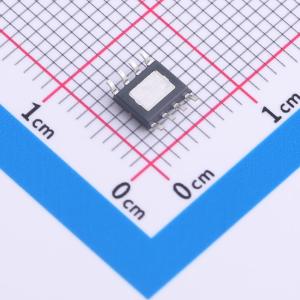

温馨提醒：图片仅供参考，商品以实物为准
TC2018
音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5W 单通道 F 类 TC2018是一款无FM干扰，AB类/D类可选式功率放大器。5V工作电压时，最大驱动功率为5W（2Ω，BTL负载，THD>10%）。TC2018的应用电路简单，只需极少数外围器件，集成反馈电阻；输出不需要外接耦合电容或上举电容和缓冲网络。
- 品牌名称
- FM(富满)
- 商品型号
- TC2018
- 商品编号
- C30584842
- 商品封装
- ESOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.150548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.35% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 信噪比 | -79dB | |
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | 85%；75% |
商品概述
TC2018是一款无FM干扰，AB类/D类可选式功率放大器。5V工作电压时，最大驱动功率为5W（2Ω，BTL负载，THD>10%）。TC2018的应用电路简单，只需极少数外围器件，集成反馈电阻；输出不需要外接耦合电容或上举电容和缓冲网络。 TC2018采用ESOP8封装，特别适合用于小音量、小体重的便携系统中。可以通过控制进入休眠模式，从而减少功耗。TC2018内部具有过热自动关断保护机制；工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及最佳音质效果，方便应用。是您USB低音炮及扩音器完美的解决方案。
商品特性
- 对FM无干扰，高效率，音质优输出功率高(THD+N <10%，1KHz频率)：输出最大功率为5W（2Ω负载）和3.2W（4Ω负载）
- 掉电模式漏电流小
- 外部增益可调，集成反馈宽工作电压范围2.5V~5.5V，低失真和低噪声
- 过温保护功能
- 开机POP声抑制功能
- ESOP8封装
应用领域
- 手提电脑、台式电脑
- 便携式音箱/插卡音箱
- 低压音响系统、USB、2.1/2.0多媒体音响
