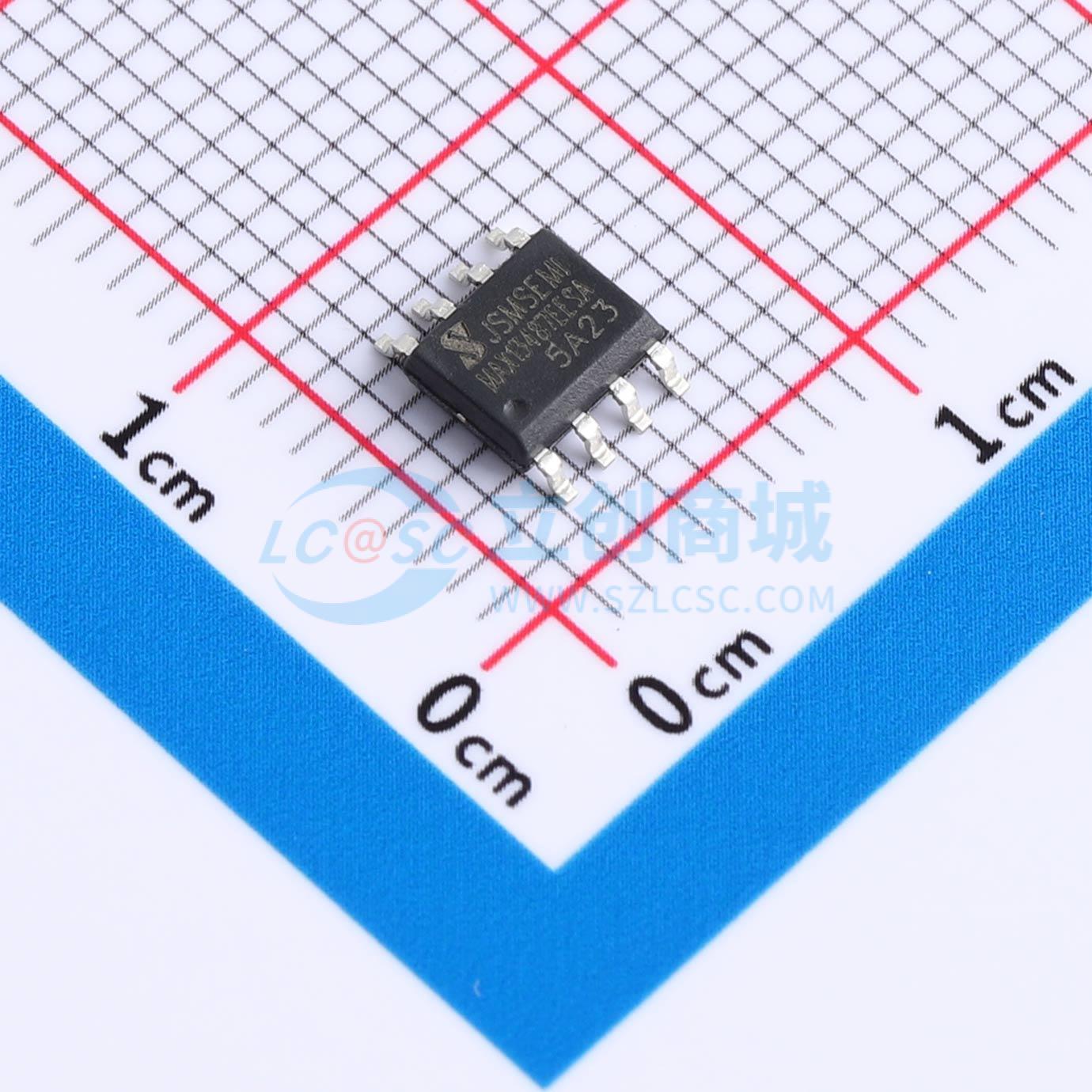

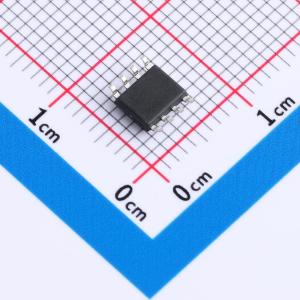

温馨提醒：图片仅供参考，商品以实物为准
MAX13487EESA+T-JSM
半双工、自动收发控制RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于RS-485/RS-422通信的半双工收发器，包含一个驱动器和接收器。具有失效保护电路和热插拔功能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MAX13487EESA+T-JSM
- 商品编号
- C30587324
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 |
商品概述
用于RS-485/RS-422通信的MAX13487EESA+T是一款半双工具有自动收发控制功能的收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。 MAX13487EESA+T具有热插拔功能，在上电或带电插拔情况下可以防止总线错误数据传输。 MAX13487EESA+T采用自动收发控制方式，这种控制方式的收发器特别适合隔离RS-485端口的应用，其中驱动器输入端口包含了驱动器的使能控制功能。 MAX13487EESA+T具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，并实现高达500Kbps的无差错数据传输。
商品特性
- 自动收发控制热插拔功能
- 总线上允许挂接多达256个收发器
- 真正的失效保护接收器兼容于EIA/TIA - 485
- 强大的摆率控制功能有助于实现无差错数据传输
- 为RS - 485/RS - 422 A/B引脚提供增强型ESD保护
- HBM人体模式：±15kV
- IEC 61000 - 4 - 2：接触放电 ±8kV，空气放电±15kV
应用领域
- 隔离RS - 485产品应用
- 工业控制
- 仪器仪表
- 工业马达驱动
- 对EMI灵敏的收发器应用
- 自动化控制系统
