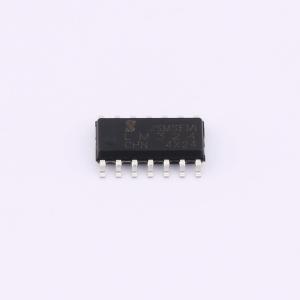

温馨提醒：图片仅供参考，商品以实物为准
LM324-JSM
四运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用于传感放大器、直流增益模组和其他所有可用单电源供电的使用运算放大器的场合。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM324-JSM
- 商品编号
- C30587327
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 100mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -1.5V~16V |
商品概述
LM324 内部包括有四个独立的、高增益、内部频率补偿的四运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组和其他所有可用单电源供电的使用运算放大器的场合。
商品特性
- 内置频率补偿回路
- 直流电压增益高(约 100dB)
- 单位增益频带宽(约 1MHz)
- 电源电压范围宽：单电源 (3~32V) 双电源 (±1.5~±16V)
- 低功耗电流 0.5mA ，适合于电池供电
- 共模输入电压范围宽，接近地电平
- 输出电压摆幅大（0 至 Vcc - 1.5V)
- 封装形式：DIP14、SOP14
应用领域
- 传感放大器
- 直流增益模组
