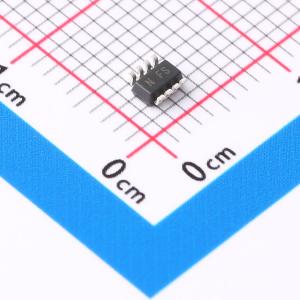

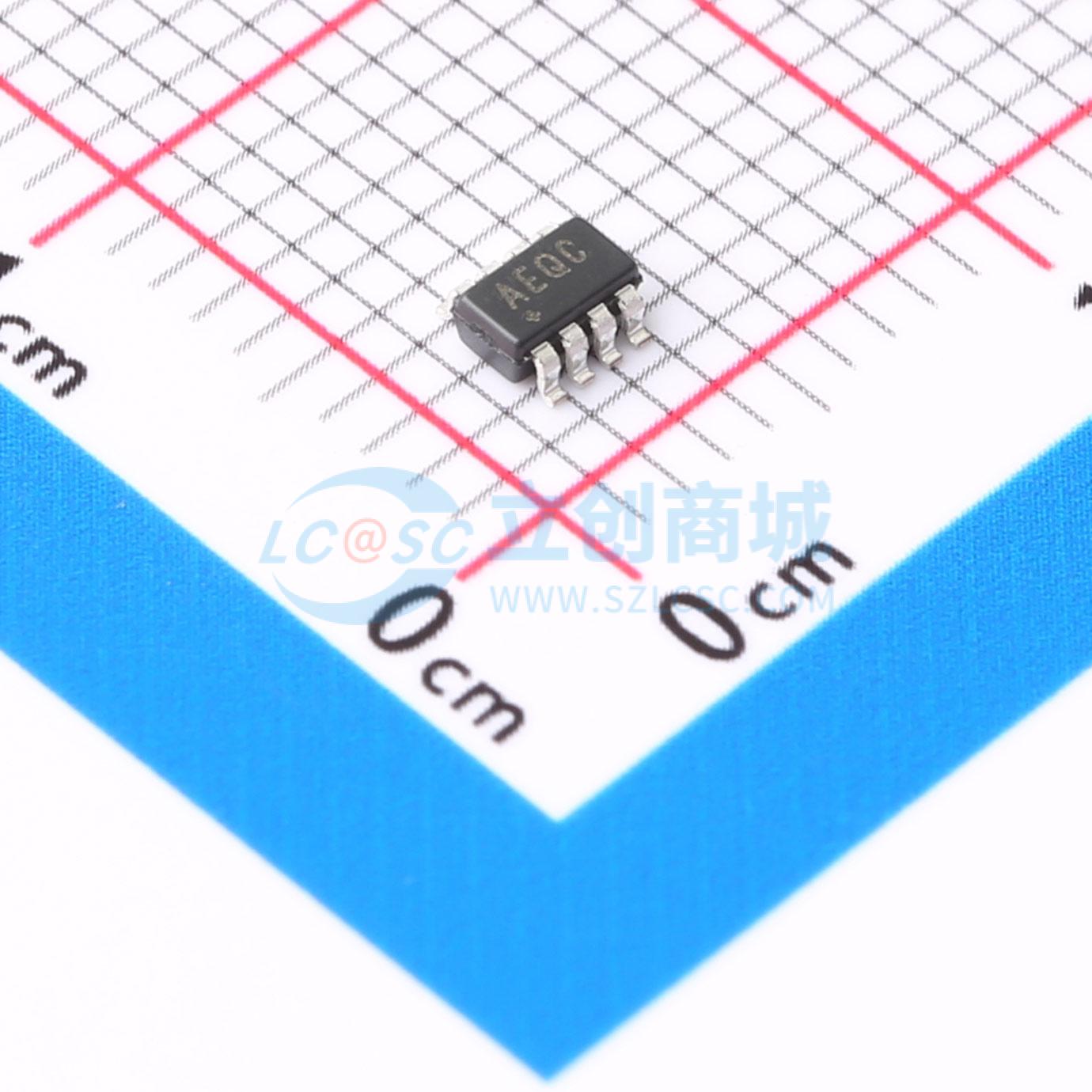

MAX6747KA46/V+T

微处理器复位电路，提供电容可调的复位/看门狗超时周期

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6747KA46/V+T
商品编号: C2920818
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MAX6746–MAX6753 低功耗微处理器 (μP) 监控电路可监控 1.575V 至 5V 的单/双系统电源电压，并为复位和看门狗功能提供最大的可调性。只要 VCC 电源电压或 RESET IN 降至其复位阈值以下，或者手动复位被拉低，这些器件就会发出复位信号。在 VCC 和 RESET IN 升至复位阈值以上后，复位输出会在复位超时期间内保持有效。复位功能具有抗电源瞬变能力。 MAX6746–MAX6753 具有工厂微调的 ±2% 复位阈值电压，以约 100mV 的增量从 1.575V 到 5.0V，并且/或者可使用外部电阻调节复位阈值电压。复位和看门狗延迟可通过外部电容进行调节。MAX6746–MAX6751 包含一个看门狗选择输入，可将看门狗超时时间延长 128 倍。MAX6752/MAX6753 包含一个窗口看门狗定时器，用于检测超出预期操作窗口的活动。 MAX6746–MAX6753 提供推挽或漏极开路的低电平有效 RESET 输出。MAX6746–MAX6753 采用 8 引脚 SOT23 封装，在汽车温度范围（-40°C 至 +125°C）内进行了全面的规格测试。

商品特性

可配置的复位和看门狗选项，适用于多种应用
工厂预设复位阈值选项，以约 100mV 增量从 1.575V 到 5V
可调节复位阈值选项
单/双电压监控
电容可调复位超时时间
电容可调看门狗超时时间
最小/最大（窗口式）看门狗选项
手动复位输入选项
推挽或漏极开路 RESET 输出选项
3.7μA 电源电流，降低系统功耗
集成电源保护，增强可靠性
抗电源瞬变能力
保证 VCC ≥ 1V 时 RESET 有效
8 引脚 SOT23 封装，节省电路板空间
通过 AEC-Q100 认证

应用领域

医疗设备
汽车
智能仪器
便携式设备
电池供电的计算机/控制器
嵌入式控制器
关键 μP 监控
机顶盒计算机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.625V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	7.59ms
	工作温度	-40℃~+125℃@(Tj)
