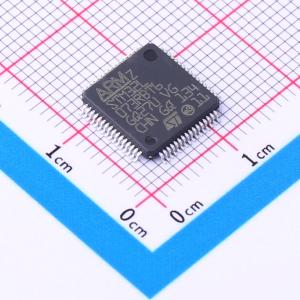

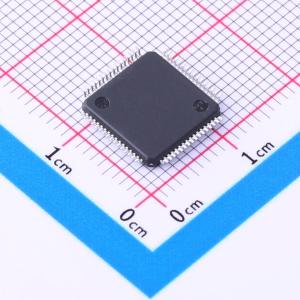

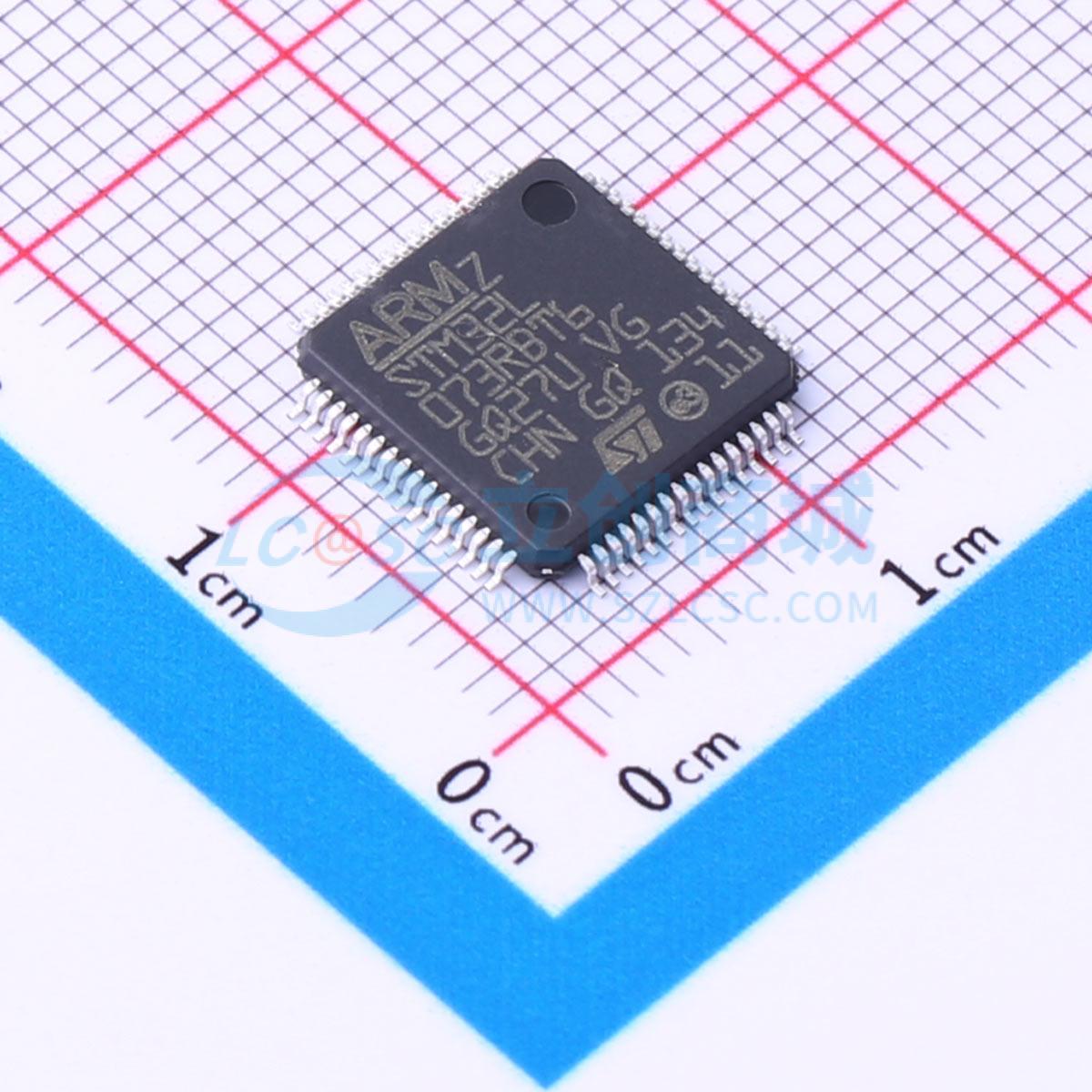

温馨提醒：图片仅供参考，商品以实物为准
STM32L073RBT6
超低功耗Arm Cortex-M0+ MCU，具有128-KB Flash、32 MHz CPU、USB和LCD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低功耗平台。1.65 V至3.6 V电源。40至125℃温度范围。0.29 μA待机模式（3个唤醒引脚）。0.43 μA停止模式（16个唤醒线）。0.86 μA停止模式 + RTC + 20-Kbyte RAM保留
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L073RBT6
- 商品编号
- C2917159
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.978克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 20KB | |
| EEPROM容量 | 6KB | |
| I/O数量 | 51 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 超低功耗平台
- 1.65 V 至 3.6 V 电源供电
- -40 至 125 ℃ 温度范围
- 0.29 µA 待机模式（3个唤醒引脚）
- 0.43 µA 停止模式（16个唤醒线）
- 0.86 µA 停止模式 + RTC + 20-Kbyte RAM 保持
- 运行模式下低至 93 µA/MHz
- 5 µs 唤醒时间（从 Flash 存储器）
- 12 位 ADC 在 10 ksps 下转换电流为 41 µA
- 内核：Arm 32 位 Cortex-M0+，带 MPU
- 从 32 kHz 到 32 MHz 最大频率，0.95 DMIPS/MHz
- 高达 192-Kbyte Flash 存储器，带 ECC（2 个具有读写同时功能的存储库）
- 20-Kbyte RAM
- 6 Kbytes 数据 EEPROM，带 ECC
- 20 字节备份寄存器
- 扇区保护，防止读写操作
- 高达 84 个快速 I/O（78 个 5V 容忍 I/O）
- 复位和电源管理
- 超安全、低功耗 BOR（掉电复位），5 个可选阈值
- 超低功耗 POR/PDR
- 可编程电压检测器 (PVD)
- 时钟源
- 1 至 25 MHz 晶体振荡器
- 32 kHz 振荡器用于 RTC 校准
- 高速内部 16 MHz 工厂校准 RC (+/-1)
- 内部低功耗 37 kHz RC
- 内部多速低功耗 65 kHz 至 4.2 MHz RC
- 内部自校准 48 MHz RC 用于 USB
- 用于 CPU 时钟的 PLL
- 支持对比度调整
- 支持闪烁模式 - 板载升压转换器
- 丰富的模拟外设
- 12 位 ADC 1.14 Msps，多达 16 个通道（低至 1.65 V）
- 2 个 12 位通道 DAC，带输出缓冲器（低至 1.8 V）
- 2 个超低功耗比较器（窗口模式和唤醒功能，低至 1.65 V）
- 高达 24 个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 7 通道 DMA 控制器，支持 ADC、SPI、I2C、USART、DAC、定时器
- 11 个外设通信接口
- 1 个 USB 2.0 无晶体，电池充电检测和 LPM
- 4 个 USART（2 个带 ISO 7816、IrDA），1 个 UART（低功耗）
- 高达 6 个 SPI 16 Mbits/s - 3 个 I2C（2 个带 SMBus/PMBus）
- 11 个定时器：2 个 16 位，最多 4 个通道；2 个 16 位，最多 2 个通道；1 个 16 位超低功耗定时器；1 个 SysTick；1 个 RTC；2 个用于 DAC 的基本定时器；2 个看门狗（独立/窗口）
- CRC 计算单元，96 位唯一 ID
- 真随机数生成器和防火墙保护
- 所有封装均为 ECOPACK2
