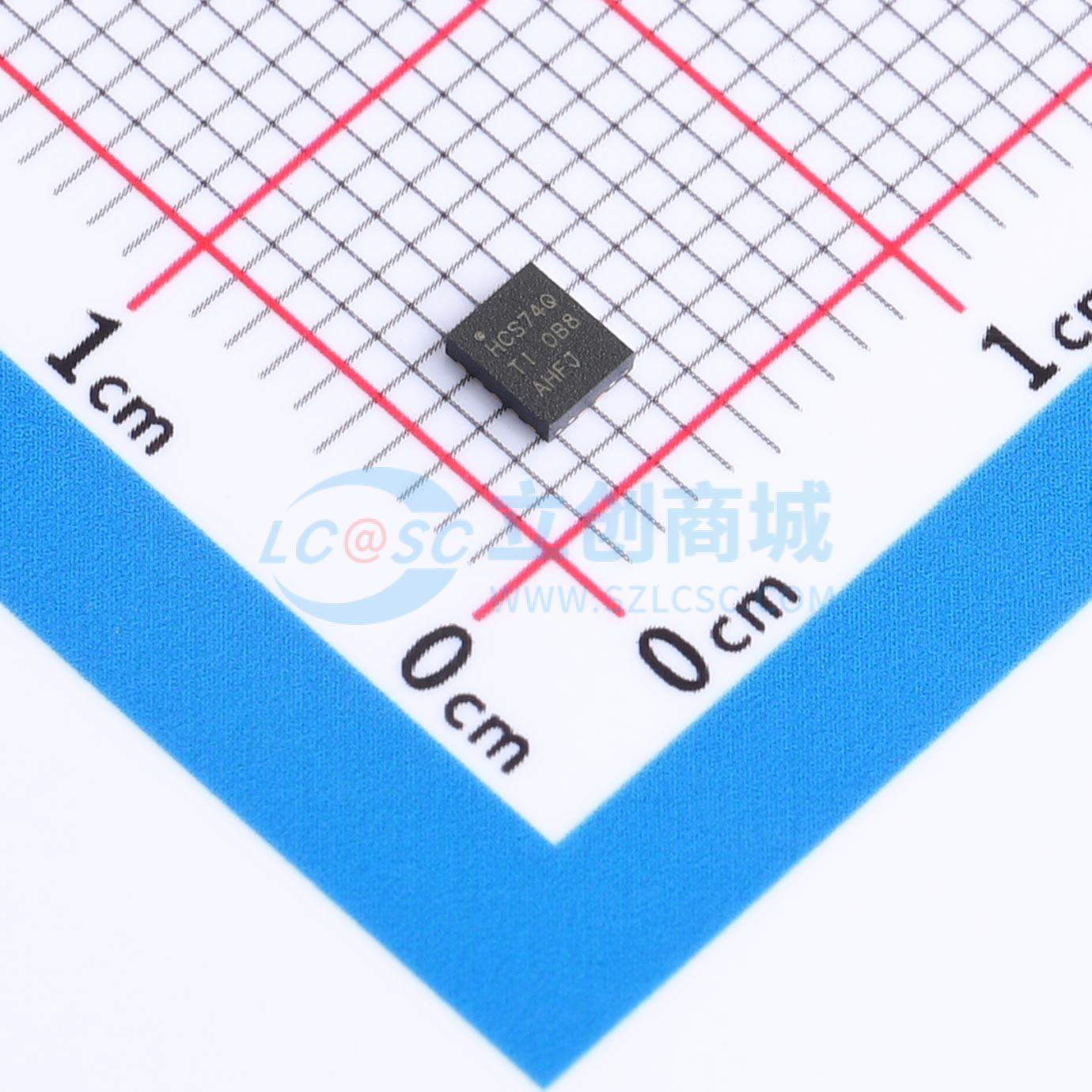

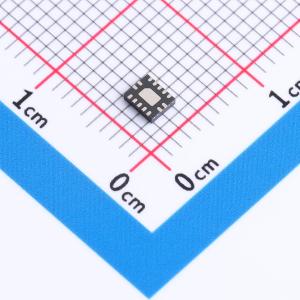

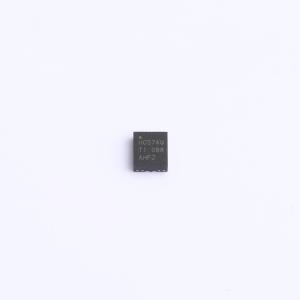

SN74HCS74QBQARQ1
SN74HCS74QBQARQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS74-Q1 具有清零和预设功能的汽车施密特触发输入双路 D 型正缘触发触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS74QBQARQ1
- 商品编号
- C2916506
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.0468克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 65MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 传播延迟(tpd) | 15ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 6ns；24ns；9ns | |
| 保持时间 | 0ns；0ns；0ns |
应用领域
- 将瞬时开关转换为拨动开关
- 在控制器复位期间保持信号输入
- 慢速边沿速率信号可在高噪声环境中运行
- 将时钟信号一分为二
