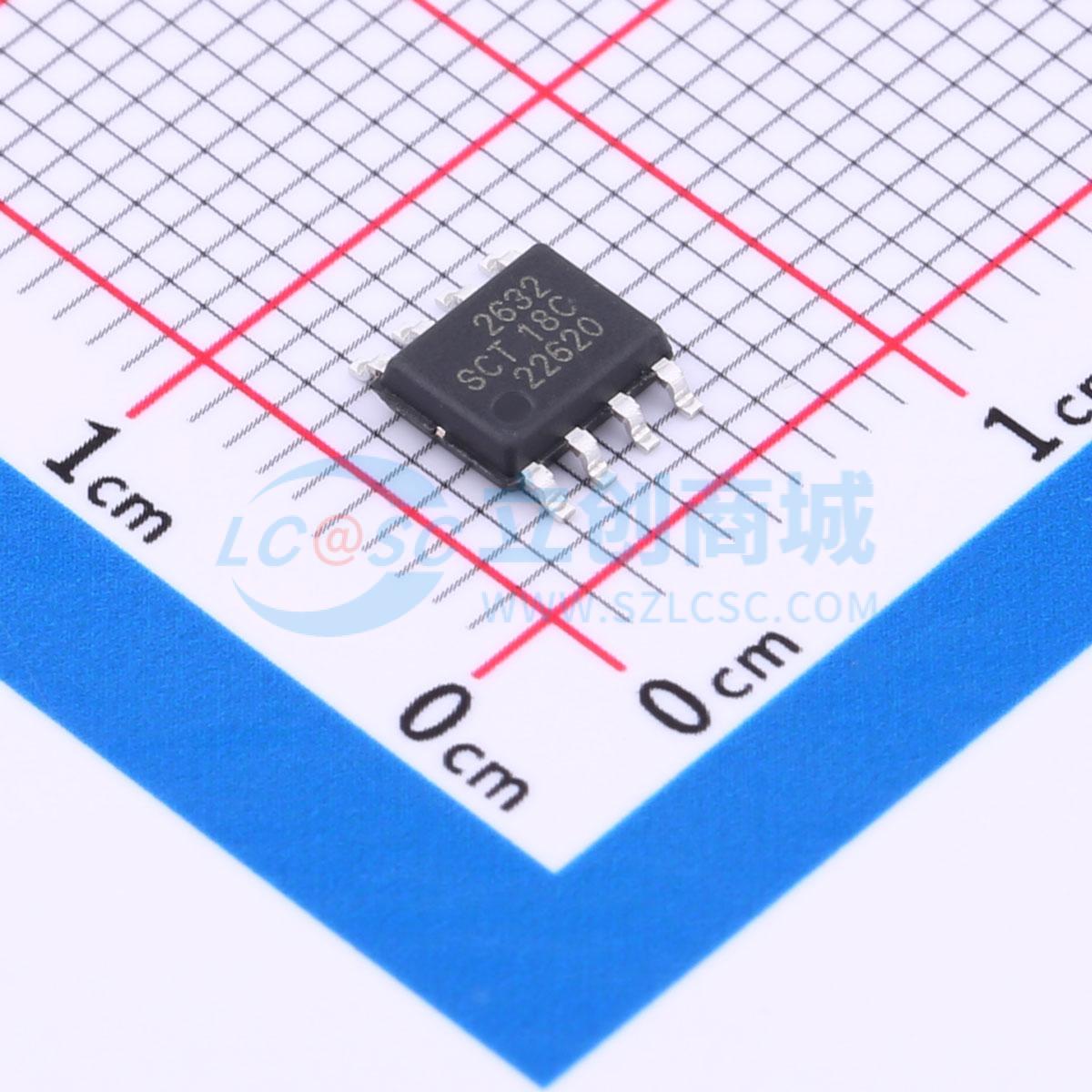

温馨提醒：图片仅供参考，商品以实物为准
SCT2632STER
宽输入范围高效率降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2632是一款3A降压转换器,支持4.2V至60V的宽输入电压范围。该器件集成了220mΩ高侧MOSFET,采用峰值电流模式控制,支持脉冲跳过调制（PSM）,有助于在轻载或待机条件下实现高效率。SCT2632支持外部时钟同步,频率范围为100kHz至1.2MHz。该器件还具有低静态电流、可调软启动时间和内部补偿功能,简化了环路补偿设计。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2632STER
- 商品编号
- C2916526
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~57V | |
| 输出电流 | 3A | |
| 开关频率 | 100kHz~1.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2632是一款3A降压转换器，输入电压范围宽，为4.2V至60V，集成了一个220mΩ的高端MOSFET。SCT2632采用峰值电流模式控制，支持脉冲跳跃调制（PSM），有助于转换器在轻载或待机条件下实现高效率。 SCT2632可通过外部电阻将开关频率编程为100kHz至1.2MHz，这为优化效率或外部元件尺寸提供了灵活性。该转换器支持外部时钟同步，频率范围为100kHz至1.2MHz。SCT2632允许从高输入电压到低输出电压的功率转换，高端MOSFET的最小导通时间为100ns。 该器件提供可调软启动功能，以防止输出电压斜坡启动期间的浪涌电流。SCT2632具有内部环路补偿功能，可简化环路补偿设计。 SCT2632提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚ESOP - 8封装。
商品特性
- 宽输入范围：4.2V - 60V
- 3A连续输出电流
- 0.8V ±1%反馈参考电压
- 集成220mΩ高端MOSFET
- 低静态电流：100uA
- 轻载时采用脉冲跳跃模式（PSM）
- 最小导通时间100ns
- 可调软启动时间
- 内部补偿，使用方便
- 可调频率100kHz至1.2MHz
- 外部时钟同步
- 精确使能阈值，用于可编程输入欠压锁定保护（UVLO）阈值和迟滞
- 低压差模式操作
- 过压和过温保护
- 采用ESOP - 8封装
应用领域
- 12V、24V、48V工业和电信电源系统
- 工业自动化和电机控制
- 汽车配件
