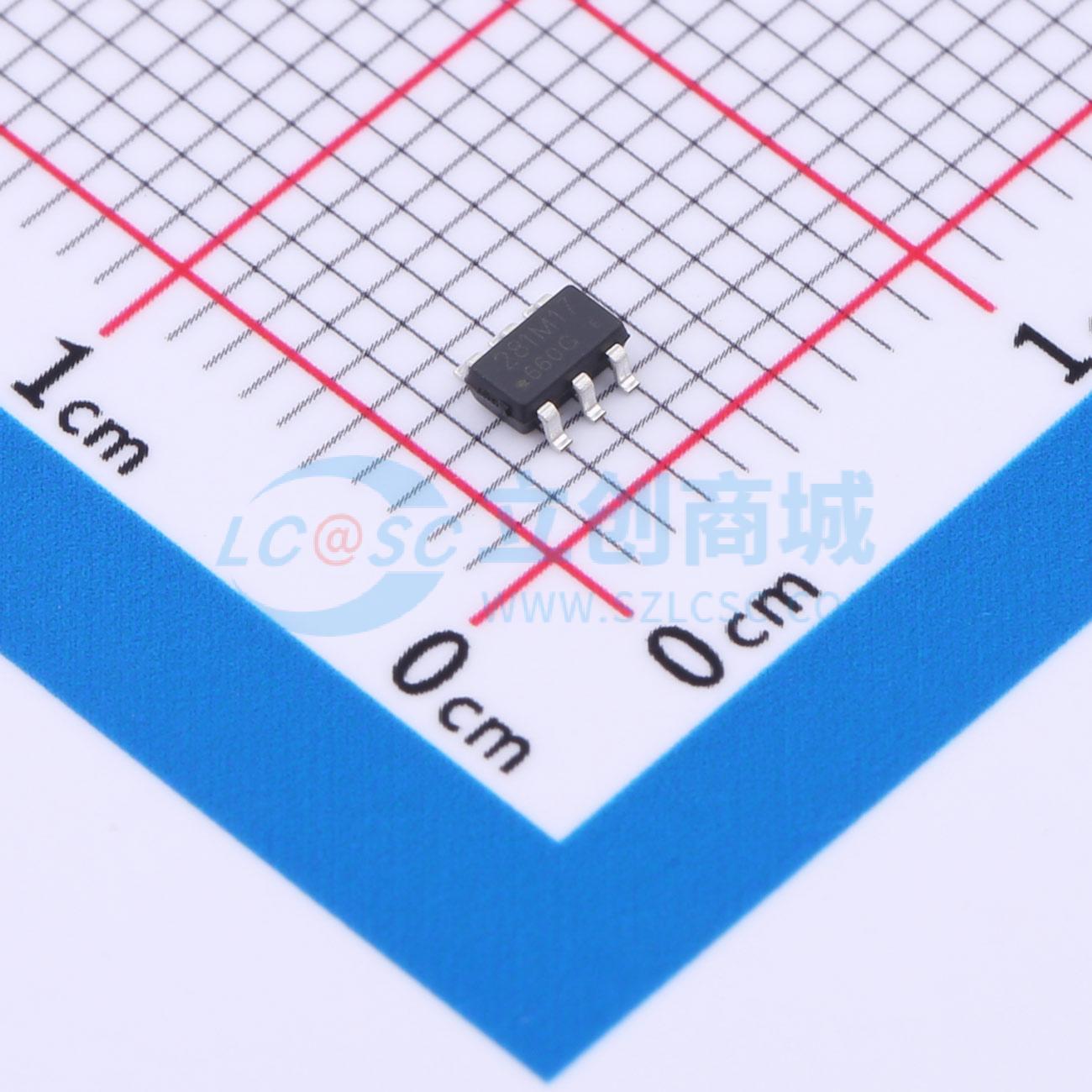

温馨提醒：图片仅供参考，商品以实物为准
U2281
离线式电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- U2281 是一款高度集成的用于反激式转换器的电流模式 PWM 控制 IC。其最大输出功率高达 60W。U2281 可轻松满足六级能效标准和 EMC 要求
- 品牌名称
- UN(友恩)
- 商品型号
- U2281
- 商品编号
- C2916267
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~25.5V | |
| 开关频率 | 60kHz~73kHz | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 |
商品概述
U2281是一款用于反激式转换器的高度集成电流模式PWM控制IC。其最大输出功率高达60W。U2281可轻松满足六级能效标准和EMC要求。U2281具备全面的保护特性，以确保系统可靠性。U2281的封装形式有SOT23 - 6、SOP8和DIP8。
商品特性
- 数字频率混洗技术，提升EMI性能。
- 固定65kHz PWM开关频率。
- 电流检测前沿消隐。
- 内部同步斜坡补偿。
- 低待机功耗（在交流230V时<75mW）
- 软启动功能，可降低上电时MOSFET的Vds应力
- 全面的保护功能：
- VDD引脚带迟滞的欠压锁定（UVLO）。
- VDD引脚过压保护（OVP）。
- 逐周期电流限制。
- 过载保护（OLP）
- 过温保护（OTP）
- 电流限制补偿，可在通用交流线路输入下获得相同的输出电流
- 低启动电流（在VDD = 12V时<10uA）
- 栅极引脚灌电流能力为300mA，拉电流能力为150mA
应用领域
- 手机充电器
- 数码相机充电器
- 电池充电器
