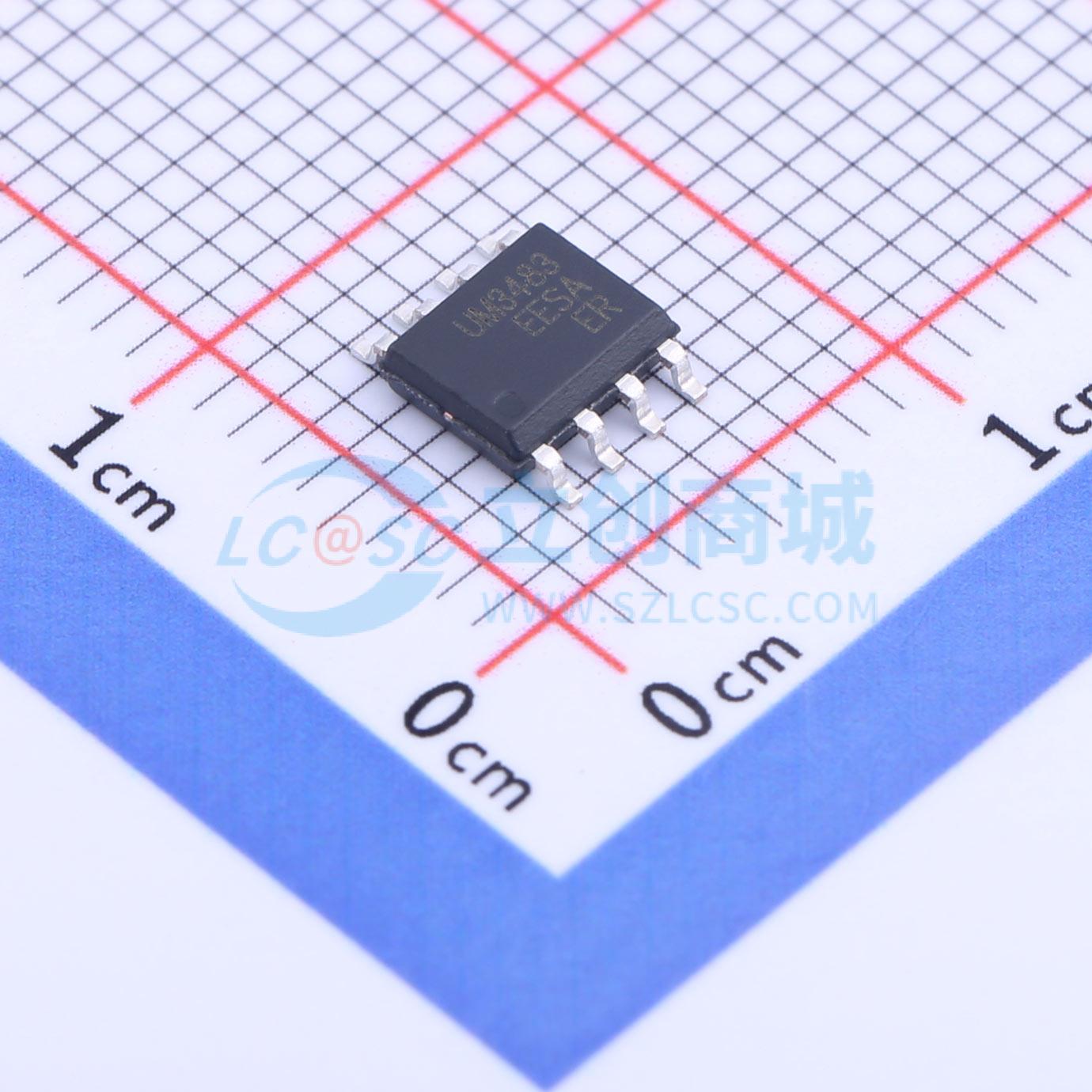

UM3483EESA

UM3483E、UM3486E 是由 3V 至 5.5V 供电、具备 ±15kV ESD 保护、压摆率受限的差分收发器，完全兼容 RS485 标准。每个器件包含一个驱动器和一个接收器，专为具有扩展共模范围（-7V 至 12V）的数据传输而设计。UM3483E 具有压摆率受限的驱动器，可将电磁干扰（EMI）降至最低，并减少因电缆端接不当而产生的反射。UM3483E 允许高达 500kbps 的无差错数据传输，而部分压摆率受限的 UM3486E 数据传输速率高达 2.5Mbps。 UM3483E、UM3486E 还具备增强的静电放电（ESD）保护功能。所有发射器输出和接收器输入采用 IEC61000 - 4 - 2 气隙放电可承受 ±15kV，采用人体模型可承受 ±15kV，采用 IEC61000 - 4 - 2 接触放电可承受 ±8kV。 驱动器具有短路电流限制功能。当驱动器输出因热关断电路进入高阻抗状态时，驱动器可防止过度功耗。并且接收器输入的故障安全特性可确保在两个输入均开路、短路或空闲时输出逻辑高电平。 两款器件均具备上电/掉电模式，无毛刺的驱动器输出允许在数据总线上带电插拔收发器。CMOS 设计在不牺牲抗过载或 ESD 损坏能力的前提下，显著节省了功耗。典型静态电流在工作时仅为 300μA，在关断模式下为 1μA。 UM3483E、UM3486E 适用于半双工通信，提供 SOP8 和 DIP8 封装。

• RS - 485 I/O 引脚 ESD 保护：±15kV — 人体模型
• ±15kV — IEC61000 - 4 - 2 气隙放电
• ±8kV — IEC61000 - 4 - 2 接触放电
• 3V 至 5.5V 电源电压范围
• 增强的压摆率限制有助于实现无差错数据传输
• 1μA 低电流关断模式
• -7V 至 +12V 共模输入电压范围
• 允许总线上最多连接 256 个收发器
• 热关断
• 驱动器过载保护的电流限制

• 电信低功耗 RS - 485 收发器
• 综合业务数字网
• 工业控制局域网
• 对 EMI 敏感应用的收发器
• 分组交换
• 电平转换器
