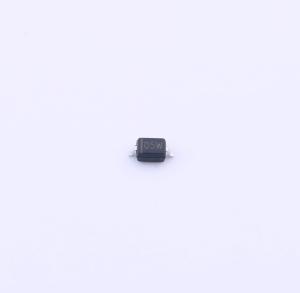

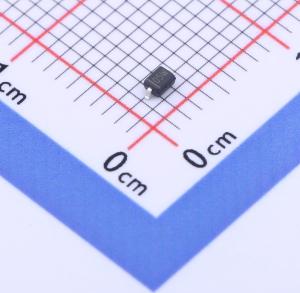

温馨提醒：图片仅供参考，商品以实物为准
SD05-MS
05W ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20μs）(PPP):350W 峰值反向工作电压(VRWM):5V 击穿电压(VBR):6V 钳位电压（VC):17V 结电容:300PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SD05-MS
- 商品编号
- C2914441
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 17uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品特性
- 350瓦峰值脉冲功率（tp = 8/20μs）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15KV（空气）、±8KV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 工作电压：3.3V - 36V
- 保护一条双向线路
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 笔记本电脑、台式机、服务器和视频图形设备
- USB电源和数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器
- 机顶盒
